NBC12429AFNR2G

ON Semiconductor

PLL Synthesized Clock Generator, Programmable, 3.3V / 5V (25 to 400MHz), 28 LEAD PLCC, 500-REEL

Наличие: 217 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 556.87

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC36418810

Категория продукта:

Тактовый генератор

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 28.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

NBC12429AFNR2G характеристики

Атрибут	Значение атрибута
Номенклатура	NBC12429AFNR2G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC36418810
Жизненный Цикл Продукта	Active
Категория продукта	Тактовый генератор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin

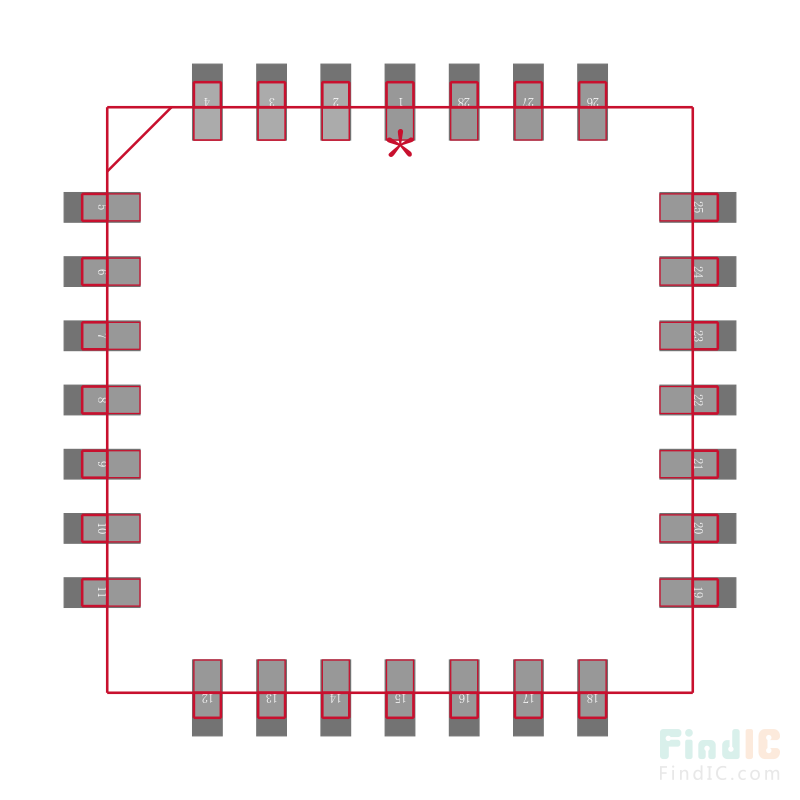

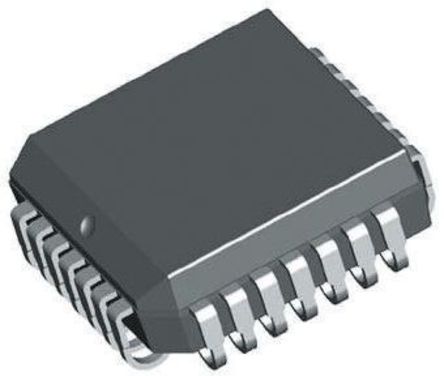

Корпус/Пакет	PLCC-28
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Ток Питания	75 mA
Количество Цепей	1 Circuit
Рабочий цикл	52.5% (Max)
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3.135V ~ 5.25V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	3.135 V
Рабочая Температура	-40℃ ~ 85℃
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

NBC12429AFNR2G описание продукта

The NBC12429 and NBC12429A are general purpose, PLL based synthesized clock sources. The VCO will operate over a frequency range of 200 MHz to 400 MHz. The VCO frequency is sent to the N-output divider, where it can be configured to provide division ratios of 1, 2, 4, or 8. The VCO and output frequency can be programmed using the parallel or serial interfaces to the configuration logic. Output frequency steps of 1.0 MHz can be achieved using a 16 MHz crystal, depending on the output dividers. The PLL loop filter is fully integrated and does not require any external components. The NBC12429 is specified to operate across the commercial temperature range. The NBC12429A is specified to operate across the industrial temperature range.
Features
---
|
Best-in-Class Output Jitter Performance, ±20 ps Peak-to-Peak
25 MHz to 400 MHz Programmable Differential PECL Outputs
Fully Integrated Phase-Locked Loop with Internal Loop Filter
Parallel Interface for Programming Counter and Output Dividers During Power-Up
Minimal Frequency Overshoot
Serial 3-Wire Programming Interface
Parallel Interface for Power-Up
Crystal Oscillator Interface
Operating Range: VCC = 3.0 V to 5.5 V
CMOS and TTL Compatible Inputs
Drop-in Replacement for Motorola MC12429
Pb-Free Packages are Available
