NB6N11SMNG Купить - ON Semiconductor Тактовый амортизатор, драйвер, схема фазовой автоподстройки

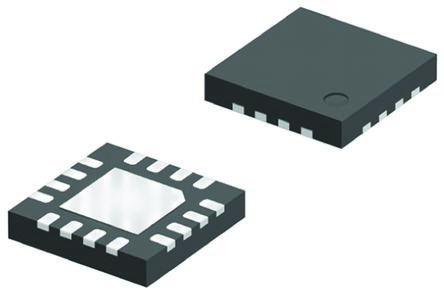

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NB6N11SMNG

ON Semiconductor

Clock Fanout Buffer 2Out 1IN 1:2 16Pin QFN EP Tube

Наличие: 40 шт.

Адрес доставки: Москва

Цена: ₽ 700.02

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC4822331

Категория продукта:

Тактовый амортизатор, драйвер, схема фазовой автоподстройки

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NB6N11SMNG характеристики

Атрибут	Значение атрибута
Номенклатура	NB6N11SMNG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC4822331
Категория продукта	Тактовый амортизатор, драйвер, схема фазовой автоподстройки
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	QFN-16
Частота	2.00 GHz
Напряжение Питания (DC)	3.00V (min)
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	2 Output
Ток Питания	35.0 mA
Количество Цепей	1 Circuit
Количество Стежков	16 Position
Скорость Передачи Данных	2.50 Gbps
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	3 V
Длина	3 mm
Ширина	3 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2016/06/20
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

NB6N11SMNG описание продукта

The NB6N11SMNG is a 1:2 AnyLevel™ input to LVDS fan-out Buffer/Translator has a wide input common mode range from GND + 50mV to VCC - 50mV. Combined with the 50R internal termination resistors at the inputs, the NB6N11S is ideal for translating a variety of differential or single-ended clock or data signals to 350mV typical LVDS output levels. It is a differential 1:2 clock or data receiver and will accept AnyLevel input signals of LVPECL/CML/LVCMOS/LVTTL/LVDS. These signals will be translated to LVDS and two identical copies of clock or data will be distributed, operating up to 2GHz or 2.5Gb/s respectively. As such, the NB6N11S is ideal for SONET, GigE, fiber channel, backplane and other clock or data distribution applications.
1ps Maximum of RMS clock jitter
Typically 10ps of data dependent jitter
380ps Typical propagation delay
120ps Typical rise and fall times
Functionally compatible with existing 3.3V LVEL/LVEP/EP/SG devices
