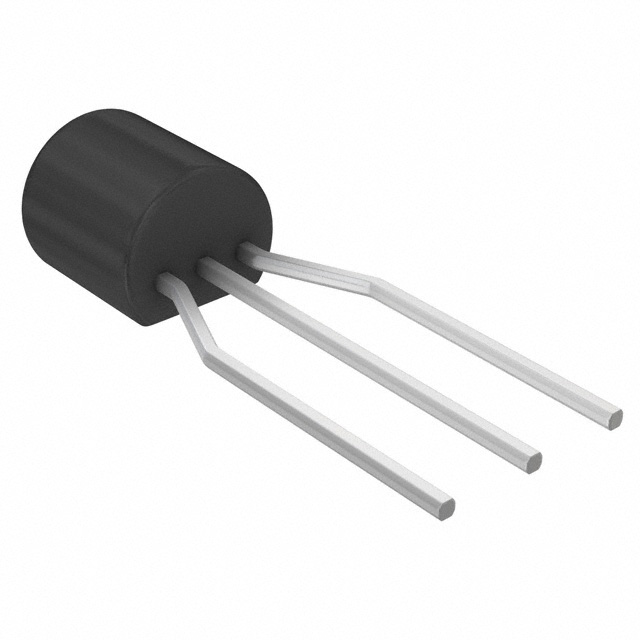

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MPSA29

ON Semiconductor

MPSAXX Series NPN 625mW 100V 800mA Through Hole Darlington Transistor TO-92-3

Наличие: 1,009 шт.

Адрес доставки: Москва

Цена: ₽ 10.97

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC3781242

Категория продукта:

Двухполюсный плоскостной транзистор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MPSA29 характеристики

Атрибут	Значение атрибута
Номенклатура	MPSA29
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC3781242
Категория продукта	Двухполюсный плоскостной транзистор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-226-3
Номинальное Напряжение (DC)	100 V
Номинальный Ток	500 mA
Количество Стежков	3 Position
Полярность	NPN
Рассеяние Мощности	0.625 W
Пробивное Напряжение (Коллектор-Эмиттер)	100 V
hFE Min	10000 @100mA, 5V
Максимальная входная мощность	625 mW
Усиление постоянного тока (hFE)	10000
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Gain Bandwidth	125MHz (Min)
Рассеиваемая Мощность (Макс)	625 mW
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Unknown
Упаковка	Bulk
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MPSA29 описание продукта

This NPN Bipolar Darlington Transistor is designed for use in switching applications, such as print hammer, relay, solenoid and lamp drivers. The device is housed in the TO-92 package, which is designed for medium power applications.
Features
---
|
Simplifies Circuit Design
Reduces Board Space
Reduces Component Count
The SOT-23 package can be soldered using wave or reflow. The modified gull-winged leads absorb thermal stress during soldering eliminating the possibility of damage to the die.
Available in 8 mm embossed tape and reel. Use the Device Number to order the 7 inch/3000 unit reel. Replace "T1" with "T3" in the Device Number to order the 13 inch/10,000 unit reel.
Pb-Free Packages are Available

Показывать

MPSA29 Даташит PDF

4 страницы, 57 КБ

01/27/2006
