MCP1700T-3002E/TT Купить - Microchip Чип стабилизации напряжения

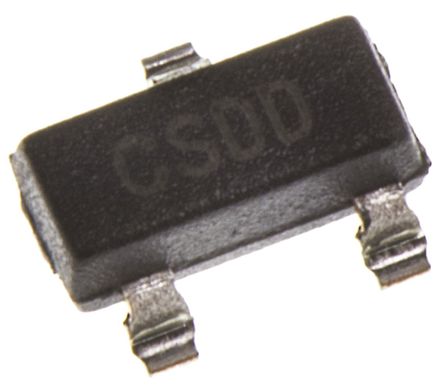

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MCP1700T-3002E/TT

Microchip

Fixed LDO Voltage Regulator, 2.3V to 6V In, 178mV Dropout, 3V/250mA Out, SOT-23-3

Наличие: 2,100 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 46.53

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

Microchip

ЧипСити Номер продукта:

CC428750

Категория продукта:

Чип стабилизации напряжения

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 27.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

MCP1700T-3002E/TT характеристики

Атрибут	Значение атрибута
Номенклатура	MCP1700T-3002E/TT
Производитель	Microchip
ЧипСити Номер продукта	CC428750
Жизненный Цикл Продукта	Active
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	SOT-23-3
Рабочее Напряжение	2.3V ~ 6V
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	2.30V (min)
Выходное Напряжение	3 V
Выходной Ток	250 mA
Количество Стежков	3 Position
Ток Покоя	0.0016 mA
Тип Выходной Ёмкости	Ceramic
Напряжение Отпадания	178 mV
Максимальное входное напряжение	6 V
Входное напряжение (мин)	2.3 V
Выходное напряжение (мин)	3 V
Выходной ток (Макс)	250 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	0.3696 W
точность	±2 %
Количество выходных каналов	1 Channel
Входное напряжение	≤6 V
Длина	2.9 mm
Ширина	1.3 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 125℃
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

MCP1700T-3002E/TT описание продукта

The MCP1700T-3002E/TT is a CMOS low dropout positive Voltage Regulator which can source up to 250mA of current with an extremely low input-output voltage differential of 178mV at 250mA. The low dropout voltage combined with the low current consumption of only 1.6µA makes this part ideal for battery operation. The low voltage differential (dropout voltage) extends battery operating lifetime. This is stable with 1.0µF ceramic output capacitor. It also permits high currents in small packages when operated with minimum VIN-VOUT differentials. The circuit also incorporates short-circuit protection and over temperature protection to ensure maximum reliability.
Extremely low operating current for longer battery life (1.6µA typical)
Very low dropout voltage (178mV at full load)
250mA Rated output current
High output voltage accuracy (±0.4% typical)
Overcurrent and over-temperature protection
Pin compatible upgrade for bipolar regulators and TC55 with Vin maximum of <6V
Requires only 1µF ceramic output capacitance
Short-circuit protection
ESD sensitive device, take proper precaution while handling the device.

Показывать

MCP1700T-3002E/TT Даташит PDF

24 страницы, 716 КБ

02/19/2007
