74LCX244MTCX Купить - Fairchild Логический контроллер

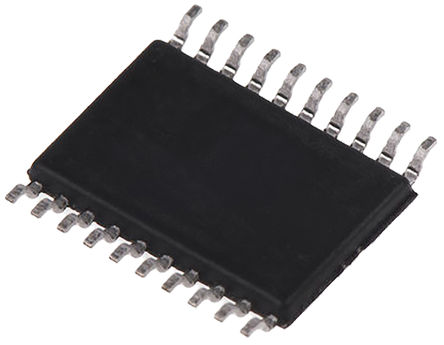

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

74LCX244MTCX

Fairchild

* 5V tolerant inputs and outputs * 2.3V to 3.6V VCC specifications provided * 6.5ns tPD max (VCC = 3.3V), 10μA ICC max * Power down high impedance inputs and outputs * Supports live insertion/withdrawal * ±24mA output drive (VCC = 3V) * Implements patented noise/EMI reduction circuitry * Latch-up performance exceeds 500mA * ESD performance: Human body model > 2000V Machine model > 200V * Leadless DQFN Pb-Free package

Наличие: 40,204 шт.

Адрес доставки: Москва

Цена: ₽ 24.30

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC5019517

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

74LCX244MTCX характеристики

Атрибут	Значение атрибута
Номенклатура	74LCX244MTCX
Производитель	Fairchild
ЧипСити Номер продукта	CC5019517
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	TSSOP-20
Напряжение Питания (DC)	2.00V (min)
Количество Выходных Интерфейсов	8 Output
Количество Каналов	8 Channel
Количество Стежков	20 Position
Количество Битов	8 Bit
Ток Покоя	10 µA
Количество входов	8 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	2 V
Длина	6.5 mm
Ширина	4.4 mm
Высота	0.9 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	ECL99
	Показывать Просмотр аналоги замена

74LCX244MTCX описание продукта

The 74LCX244MTCX is a low voltage non-inverting Buffer/Line Driver with 3-state outputs. The device may be employed as a memory address driver, clock driver and bus-oriented transmitter/receiver. The LCX244 is designed for low voltage (2.5 or 3.3V) VCC applications with capability of interfacing to a 5V signal environment. The LCX244 is fabricated with an advanced CMOS technology to achieve high speed operation while maintaining CMOS low power dissipation.
Power down high impedance inputs and outputs
Implements patented noise/EMI reduction circuitry
Latch-up performance exceeds 500mA
5V Tolerant inputs and outputs
6.5ns Propagation delay (tpd), 10µA ICCQ maximum
±24mA Output drive
Supports live insertion/withdrawal

Показывать

74LCX244MTCX Даташит PDF

14 страницы, 768 КБ
