MC9S08AW32CFUE Купить - NXP Микроконтроллер 8

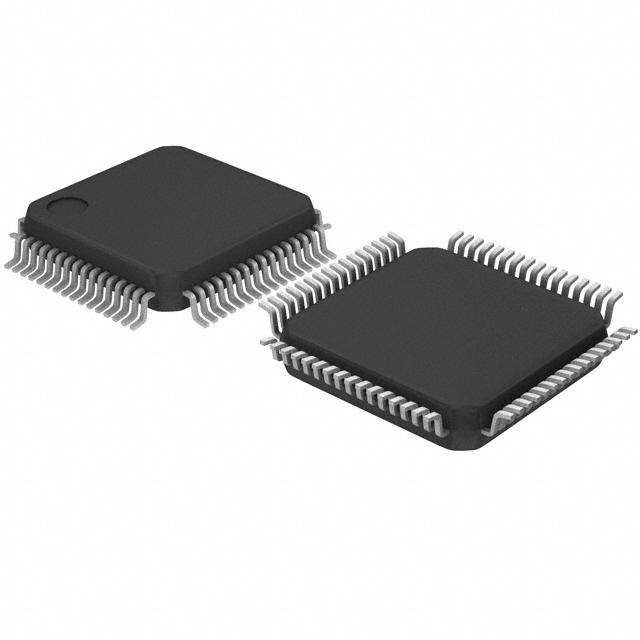

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MC9S08AW32CFUE

NXP

MCU 8Bit S08 CISC 32KB Flash 3.3V/5V 64Pin PQFP Tray

Наличие: 438 шт.

Адрес доставки:

Цена: ₽ 548.79

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

NXP

ЧипСити Номер продукта:

CC25862903

Категория продукта:

Микроконтроллер 8

3D модель

Оплата:

Обновлено 12.08.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MC9S08AW32CFUE характеристики

Атрибут	Значение атрибута
Номенклатура	MC9S08AW32CFUE
Производитель	NXP
ЧипСити Номер продукта	CC25862903
Категория продукта	Микроконтроллер 8
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	64 Pin
Корпус/Пакет	QFP-64
Частота	40 MHz
Напряжение Питания (DC)	5.00 V, 5.50 V (max)
Безгалогеновый Статус	Halogen Free
Количество Стежков	64 Position
Тактовая Частота	40.0 MHz, 40.0 MHz (max)
Размер ОЗУ	2 KB
Количество Битов	8 Bit
Размер Флэш-памяти	32768 B
Количество I/O Выводов	54 IO
Время Доступа	40.0 µs
Ядерная Архитектура	HCS08
Размер памяти	32000 B
Количество АЦП	1 ADC
Количество входов и выходов	54 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.7V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
Высота	2.4 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

MC9S08AW32CFUE описание продукта

The MC9S08AW32CFUE is a 8-bit General-purpose Microcontroller based on enhanced HCS08 CPU (20MHz bus) with CISC architecture operates at a maximum frequency of 40MHz. The device incorporates 32kB internal flash, 2kB internal RAM, 16-channel 10-bit A/D converter and 54 general-purpose I/O pins. This device also features peripherals like one inter-integrated circuit (IIC) bus module to operate at up to 100kbps, one serial peripheral interface modules (SPI), two serial communications interface (SCI) modules and real-time counter (RTC). Breakpoint capability to allow single breakpoint setting during in-circuit debugging (plus two more breakpoints in on-chip debug module). On-chip real-time in-circuit emulation (ICE) with two comparators (plus one in BDM), nine trigger modes and on-chip bus capture buffer.
HC08 Instruction set with added BGND instruction
Single-wire background debug mode interface
On-chip real-time in-circuit emulation (ICE)
Support for up to 32 Interrupt/reset sources
Clock source options include crystal, resonator, external clock or internally generated clock
Optional computer operating properly (COP) reset
Low-voltage detection with reset or interrupt
Illegal opcode detection with reset
Illegal address detection with reset
Wait plus two stops
One 2-channel and one 6-channel 16-bit Timer/pulse-width modulator (TPM) module
8-pin Keyboard interrupt module (KBI)
Software-selectable pull-ups on ports when used as inputs
Software-selectable slew rate control on ports when used as outputs
Software-selectable drive strength on ports when used as outputs
Master reset pin and power-on reset (POR)
Internal pull-up on RESET, IRQ and BKGD/MS pins

Показывать

MC9S08AW32CFUE Даташит PDF

5 страницы, 156 КБ

08/30/2011

просматривать

MC9S08AW32CFUE Даташит PDF

2 страницы, 85 КБ

01/25/2006

просматривать

MC9S08AW32CFUE Руководство по программированию

339 страницы, 5935 КБ

08/12/2011

просматривать

MC9S08AW32CFUE Другие Даташит

30 страницы, 303 КБ

11/25/2016

просматривать

MC9S08AW32CFUE Другие Даташит

2 страницы, 139 КБ

04/23/2008

просматривать

MC9S08AW32CFUE Другие Даташит

2 страницы, 169 КБ

03/18/2005

просматривать

MC9S08AW32CFUE Параметры описания функции

41 страницы, 530 КБ

07/08/2013

просматривать

MC9S08AW32CFUE Упаковка

326 страницы, 4460 КБ

08/07/2014

просматривать

MC9S08AW32CFUE Упаковка

326 страницы, 1733 КБ

08/07/2014

просматривать

MC9S08AW32CFUE Файл уведомления

3 страницы, 80 КБ

06/13/2012

просматривать

MC9S08AW32CFUE Другие ссылки

1 страницы, 138 КБ

06/15/2011

просматривать
