MC78M05BDTG Купить - ON Semiconductor Чип стабилизации напряжения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MC78M05BDTG

ON Semiconductor

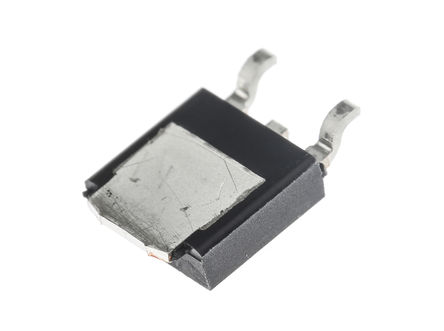

ON SEMICONDUCTOR MC78M05BDTG Linear Voltage Regulator, 7805, Fixed, Positive Voltage, 10V To 35V In, 5V And 0.5A Out, TO-252-3

Наличие: 1,610 шт.

Адрес доставки: Москва

Цена: ₽ 26.40

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC1502811

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 16.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MC78M05BDTG характеристики

Атрибут	Значение атрибута
Номенклатура	MC78M05BDTG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC1502811
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	TO-252-3
Рабочее Напряжение	7V ~ 20V
Номинальный Ток	700 mA
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	5 V
Выходной Ток	500 mA
Количество Стежков	3 Position
Полярность	P-Channel
Напряжение Отпадания	2V @350mA
Тепловое Сопротивление	5℃/W (RθJC)
Входной Ток Смещения	3.2 mA
Максимальное входное напряжение	35 V
Входное напряжение (мин)	10 V
Выходное напряжение (мин)	5 V
Выходной ток (Макс)	700 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	35 V
Входное напряжение	35 V
Длина	6.73 mm
Ширина	6.22 mm
Высота	2.38 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Compliant with Exemption
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MC78M05BDTG описание продукта

The MC78M05BDTG is a 3-terminal Positive Voltage Regulator specified for only half the output current, it is intended for local and on-card voltage regulation. This has internal current limiting, thermal shutdown circuitry and safe-area compensation for the internal pass transistor combines to make this device remarkably rugged under most operating conditions. Maximum output current with adequate heat-sinking is 500mA.
No external components required
Internal thermal overload protection
Internal short-circuit current limiting
Output transistor safe area compensation
-40 to 125°C Temperature range

Показывать

MC78M05BDTG Даташит PDF

18 страницы, 158 КБ

02/13/2008

просматривать

MC78M05BDTG Другие Даташит

14 страницы, 89 КБ

11/12/2002

просматривать

MC78M05BDTG Чертежные схемы

2 страницы, 34 КБ

07/21/2015

просматривать

MC78M05BDTG Параметры описания функции

15 страницы, 138 КБ

03/18/2016

просматривать
