TCM828ECT713 Купить - Microchip Преобразователь DC/DC

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TCM828ECT713

Microchip

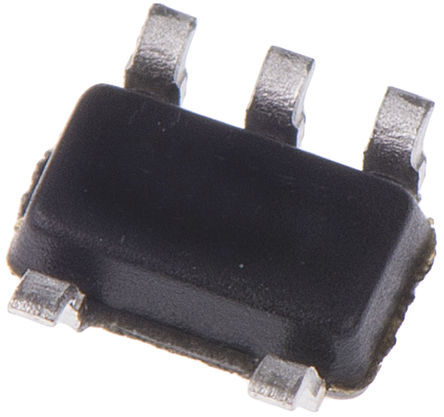

MICROCHIP TCM828ECT713 DC-DC Adjustable Charge Pump Voltage Converter, 1.5V to 5.5V in, -5.5V to -1.5V/25mA out, SOT-23A-5

Наличие: 7,045 шт.

Адрес доставки: Москва

Цена: ₽ 40.96

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Microchip

ЧипСити Номер продукта:

CC26115400

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 15.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TCM828ECT713 характеристики

Атрибут	Значение атрибута
Номенклатура	TCM828ECT713
Производитель	Microchip
ЧипСити Номер продукта	CC26115400
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-23-5
Частота	12.0 kHz
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	-5.50 V (min)
Выходной Ток	25 mA
Количество Стежков	5 Position
Рассеяние Мощности	240 mW
Выходная Мощность	240 mW
Частота Переключения	12 kHz
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	1.5 V
Выходное напряжение (Макс)	6 V
Выходной ток (Макс)	25 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	240 mW
Длина	3.1 mm
Ширина	1.8 mm
Высота	1.3 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Unknown
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TCM828ECT713 описание продукта

The TCM828ECT713 is a CMOS switched capacitor charge-pump Voltage Converter inverts and doubles an input voltage which can range from 1.5 to 5.5V. Conversion efficiency is typically >95%. Switching frequency is 12kHz for the TCM828. External component requirement is only two capacitors (3.3 µF nominal) for standard voltage inverter applications. With a few additional components, a positive doubler can also be built. All other circuitry including control, oscillator and power MOSFETs, are integrated on-chip.
Only two external capacitors required
50µA Low quiescent current
>95% Voltage conversion efficiency
Up to 25mA output current

Показывать

TCM828ECT713 Даташит PDF

26 страницы, 360 КБ

08/12/2010

просматривать

TCM828ECT713 Другие Даташит

21 страницы, 346 КБ

07/24/2017

просматривать

TCM828ECT713 Файл уведомления

3 страницы, 556 КБ

07/20/2017

просматривать

TCM828ECT713 Каталог продукции

9 страницы, 80 КБ

09/15/2004

просматривать
