MC74VHC1G66DTT1G Купить - ON Semiconductor Чип аналогового переключателя

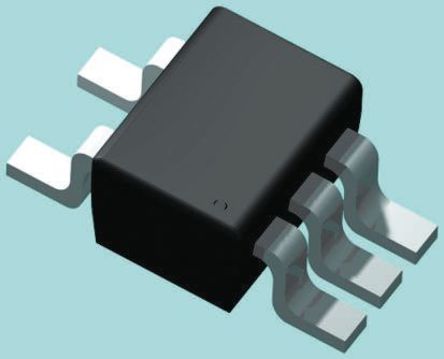

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MC74VHC1G66DTT1G

ON Semiconductor

ON SEMICONDUCTOR MC74VHC1G66DTT1G Analog Switch, Single Channel, SPST, 1Channels, 100Ω, 2V to 5.5V, TSOP, 5Pins

Наличие: 320 шт.

Адрес доставки: Москва

Цена: ₽ 6.26

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC1948158

Категория продукта:

Чип аналогового переключателя

3D модель

Оплата:

Обновлено 23.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MC74VHC1G66DTT1G характеристики

Атрибут	Значение атрибута
Номенклатура	MC74VHC1G66DTT1G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC1948158
Категория продукта	Чип аналогового переключателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	TSOT-23-5
Напряжение Питания (DC)	5.00 V
Ёмкость	4 pF
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Тип Контактов	SPST
Ток Питания	1 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	5 Position
Рассеяние Мощности	0.2 W
Ток Покоя	1 µA
Ширина Ленты	180 MHz
Количество входов	1 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Полоса пропускания 3 дБ	180 MHz
Рассеиваемая Мощность (Макс)	200 mW
Напряжение питания	2V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2 V
Длина	3 mm
Ширина	1.5 mm
Высота	1 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MC74VHC1G66DTT1G описание продукта

The MC74VHC1G66, NLVHC1G66 is a single pole single throw (SPST) analog switch. It achieves high speed propagation delays and low ON resistances while maintaining low power dissipation. This bilateral switch controls analog and digital voltages that may vary across the full power−supply range (from VCC to GND).
The MC74VHC1G66, NLVHC1G66 is compatible in function to a single gate of the High Speed CMOS MC74VHC4066 and the metal−gate CMOS MC14066. The device has been designed so that the ON resistances (RON) are much lower and more linear over input voltage than RON of the metal−gate CMOS or High Speed CMOS analog switches.
Features
• High Speed: tPD = 20 ns (Typ) at VCC = 5.0 V
• Low Power Dissipation: ICC = 1.0 μA (Max) at TA = 25°C
• Diode Protection Provided on Inputs and Outputs
• Improved Linearity and Lower ON Resistance over Input Voltage
• Chip Complexity: 11 FETs or 3 Equivalent Gates
• ON/OFF Control Input has OVT
• Chip Complexity: FETs = 11
• Pb−Free Packages are Available

Показывать

MC74VHC1G66DTT1G Даташит PDF

9 страницы, 100 КБ

12/04/2015
