MC3403P Купить - ON Semiconductor Буферный усилитель

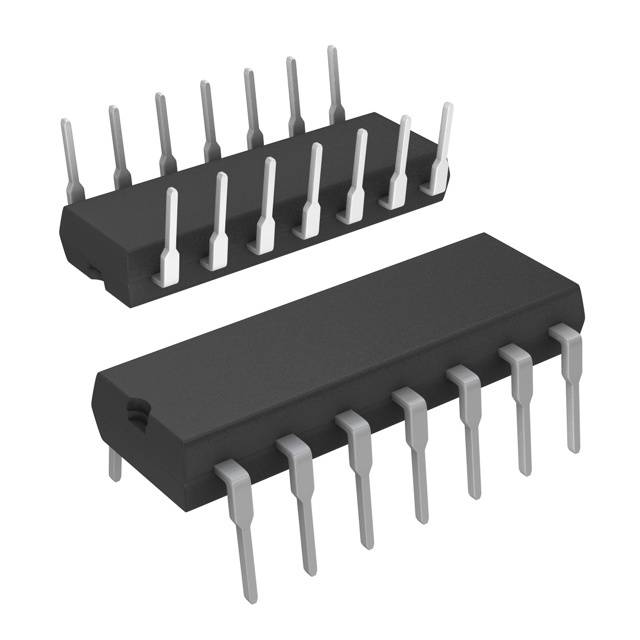

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MC3403P

ON Semiconductor

OP Amp Quad GP ±18V/36V 14Pin PDIP Rail

Наличие: 1,060 шт.

Адрес доставки: Москва

Цена: ₽ 12.54

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC135427593

Категория продукта:

Буферный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MC3403P характеристики

Атрибут	Значение атрибута
Номенклатура	MC3403P
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC135427593
Категория продукта	Буферный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	14 Pin
Корпус/Пакет	PDIP-14
Ток Питания	2.8 mA
Количество Цепей	4 Circuit
Количество Каналов	4 Channel
Скорость Нарастания	600 mV/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	1 MHz
Входное Напряжение Смещения	1.5 mV
Входной Ток Смещения	30 nA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Gain Bandwidth	1 MHz
Минимальный диапазон CMRR	70 dB
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Unknown
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MC3403P описание продукта

The MC3403 is a low cost, quad operational amplifier with true differential inputs. The device has electrical characteristics similar to the popular MC1741C. However, the MC3403 has several distinct advantages over standard operational amplifier types in single supply applications. The quad amplifier can operate at supply voltages as low as 3.0 V or as high as 36 V with quiescent currents about one third of those associated with the MC1741C (on a per amplifier basis). The common mode input range includes the negative supply, thereby eliminating the necessity for external biasing components in many applications. The output voltage range also includes the negative power supply voltage.
Features
• Short Circuit Protected Outputs
• Class AB Output Stage for Minimal Crossover Distortion
• True Differential Input Stage
• Single Supply Operation: 3.0 V to 36 V
• Split Supply Operation: ±1.5 V to ±18 V
• Low Input Bias Currents: 500 nA Max
• Four Amplifiers Per Package
• Internally Compensated
• Similar Performance to Popular MC1741C
• Industry Standard Pin−outs
• ESD Diodes Added for Increased Ruggedness
• Pb−Free Packages are Available
