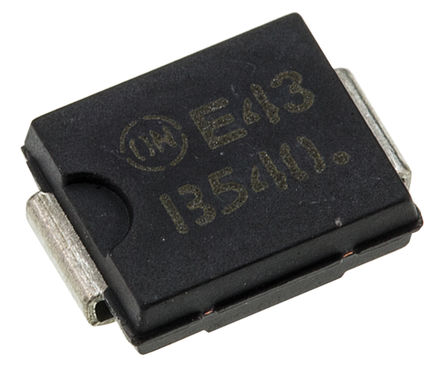

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MBRS540T3G

ON Semiconductor

Diode; Schottky Barrier; Vr 40V; If 5A; Pkg SMC; Vf 0.5V; Tj +150℃; Cs 190A; Ir 15mA

Наличие: 5,874 шт.

Адрес доставки: Москва

Цена: ₽ 15.68

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC29745

Категория продукта:

Диоды Шоттки

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MBRS540T3G характеристики

Атрибут	Значение атрибута
Номенклатура	MBRS540T3G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC29745
Категория продукта	Диоды Шоттки
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	2 Pin
Корпус/Пакет	DO-214AB
Номинальное Напряжение (DC)	40.0 V
Номинальный Ток	5.00 A
Безгалогеновый Статус	Halogen Free
Выходной Ток	≤5.00 A
Ток Нагрузки	5 A
Количество Стежков	2 Position
Напряжение в Прямом Направлении	0.5 V
Полярность	Standard
Тепловое Сопротивление	12℃/W (RθJL)
Прямой ток	5 A
Максимальный ток перенапряжения (Ifsm)	190 A
Максимальное прямое напряжение (Макс)	500 mV
Прямой ток (макс)	5 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-65 ℃
Температура соединения (Макс)	150 ℃
Длина	6.86 mm
Ширина	5.84 mm
Высота	2.13 mm
Рабочая Температура	-65℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

MBRS540T3G описание продукта

The MBRS540T3G is a surface mount Schottky power Rectifier Diode with UL94V-0 flame-rated epoxy moulded case, all external surfaces corrosion-resistant and terminal leads are readily solderable finish and notch in plastic body indicates cathode lead polarity. This Schottky rectifier employs the Schottky Barrier principle in a large area metal-to-silicon power diode. State-of-the-art geometry features epitaxial construction with oxide passivation and metal overlay contact. The Schottky rectifier is ideally suited for low voltage, high frequency rectification or as free wheeling and polarity protection diodes in surface mount applications where compact size and weight are critical to the system.
Highly stable oxide passivated junction
Excellent ability to withstand reverse avalanche energy transients
Guarding for stress protection
260°C Maximum for 10 seconds lead and mounting surface temperature for soldering purposes
AEC-Q101 Qualified and PPAP capable
ESD sensitive device, take proper precaution while handling the device.
