MAX7219CWG+ Купить - Maxim Integrated Драйвер LED

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

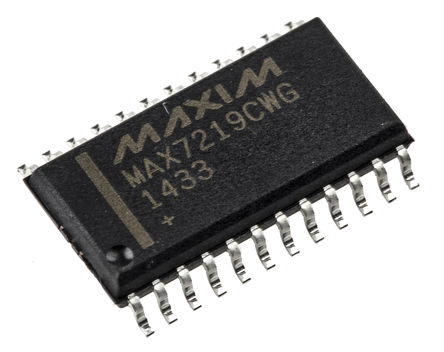

MAX7219CWG+

Maxim Integrated

MAXIM INTEGRATED PRODUCTS MAX7219CWG+ LED Driver, 4V to 5.5V input, 8Outputs, 10MHz Switch. Frequency, 320mA out, SOIC-24

Наличие: 552 шт.

Адрес доставки: Москва

Цена: ₽ 615.66

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Maxim Integrated

ЧипСити Номер продукта:

CC2946546

Категория продукта:

Драйвер LED

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MAX7219CWG+ характеристики

Атрибут	Значение атрибута
Номенклатура	MAX7219CWG+
Производитель	Maxim Integrated
ЧипСити Номер продукта	CC2946546
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	SOIC-24
Напряжение Питания (DC)	5.50V (max)
Количество Выходных Интерфейсов	8 Output
Входное Напряжение (DC)	4.00V ~ 5.50V
Выходное Напряжение	4.5 V
Выходной Ток	320 mA
Ток Питания	330 mA
Количество Стежков	24 Position
Рассеяние Мощности	941 mW
Частота Переключения	10 MHz
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	4 V
Выходной ток (Макс)	320 mA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	4V ~ 5.5V
Длина	15.6 mm
Ширина	7.6 mm
Высота	2.35 mm
Вес	0.025909 oz
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Unknown
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MAX7219CWG+ описание продукта

The MAX7219CWG+ is a 8-digit serially interfaced LED Display Driver for LED matrix displays. The MAX7219 is compact, serial input/output common-cathode display drivers that interface microprocessors (µPs) to 7-segment numeric LED displays of up to 8 digits, bar-graph displays or 64 individual LEDs. Included on-chip are a BCD code-B decoder, multiplex scan circuitry, segment and digit drivers and an 8x8 static RAM that stores each digit. Only one external resistor is required to set the segment current for all LEDs. A convenient 4-wire serial interface connects to all common µPs. Individual digits may be addressed and updated without rewriting the entire display. The MAX7219 also allow the user to select code-B decoding or no-decode for each digit. The devices include a 150µA low-power shutdown mode, analogue and digital brightness control, a scan-limit register that allows the user to display from 1 to 8 digits and a test mode that forces all LEDs on.
Individual LED segment control
Decode/no-decode digit selection
150µA Low-power shutdown (data retained)
Digital and analogue brightness control
Display blanked on power-up
Drive common-cathode LED display

Показывать

MAX7219CWG+ Даташит PDF

17 страницы, 492 КБ

08/16/2010
