MAX5214GUA+ Купить - Maxim Integrated Преобразователь DA

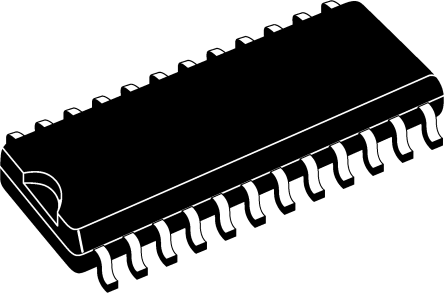

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MAX5214GUA+

Maxim Integrated

MAXIM INTEGRATED PRODUCTS MAX5214GUA+ Digital to Analog Converter, Rail to Rail Buffered Output, 14Bit, Serial, 2.7V to 5.5V, µMAX

Наличие: 0 шт. Гарантия оригинала

Адрес доставки:

Цена: Запросить цену

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

Maxim Integrated

ЧипСити Номер продукта:

CC65258936

Категория продукта:

Преобразователь DA

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 02.05.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

MAX5214GUA+ характеристики

Атрибут	Значение атрибута
Номенклатура	MAX5214GUA+
Производитель	Maxim Integrated
ЧипСити Номер продукта	CC65258936
Жизненный Цикл Продукта	Active
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	TSSOP-8
Количество Каналов	1 Channel
Количество Стежков	8 Position
Количество Битов	14 Bit
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	387 mW
Количество ЦАПов	1 DAC
Напряжение питания	2.7V ~ 5.5V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	2.7 V
Длина	3.1 mm
Ширина	3.1 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 105℃
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

Аналоги товара

MAX5214GUA+ описание продукта

The MAX5214GUA+ is a 14bit, low power, buffered output, rail to rail DAC with SPI Interface in 8 pin µMAX package. The device use a precision external reference applied through the high resistance input for rail to rail operation and low system power consumption. It features a 3-wire serial interface to save board space and to reduce the complexity in isolated applications. The MAX5214 minimize the digital noise feed through from input to output with SCLK and DIN input buffers powered down after completion of each serial input frame. On power-up, the MAX5214 reset the DAC output to zero, providing additional safety for applications that drive valves or other transducers that need to be off on power-up. The DAC output is buffered resulting in a low supply current of 80µA (max) and a low offset error of ±0.25mV. A zero level applied to the CLR pin asynchronously clears the contents of the input and DAC registers and sets the DAC output to zero independent of the serial interface.
Supply voltage range is 2.7V to 5.5V
Operating temperature range from -40°C to 105°C
Relative accuracy of ±0.40LSB INL
Monotonic over all operating ranges
Low gain of -0.04%FS and offset error of ±0.25mV
Rail to rail buffered output operation
Safe power-on reset (POR) to zero DAC output
Fast 50MHz, 3-wire, SPI/QSPI/MICROWIRE compatible serial interface
Schmitt trigger inputs for direct optocoupler interface
Buffered voltage output directly drives 10Kohm loads
