MAX4820ETP+ Купить - Maxim Integrated Драйвер FET

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

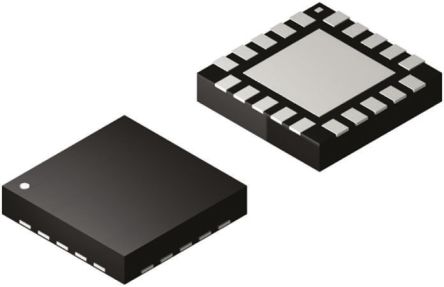

MAX4820ETP+

Maxim Integrated

Maxim MAX4820ETP+, MOSFET Power Driver 70mA, 2.3 → 5.5V, Non-Inverting, 20Pin TQFN

Наличие: 279 шт.

Адрес доставки:

Цена: ₽ 126.99

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Maxim Integrated

ЧипСити Номер продукта:

CC42077372

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MAX4820ETP+ характеристики

Атрибут	Значение атрибута
Номенклатура	MAX4820ETP+
Производитель	Maxim Integrated
ЧипСити Номер продукта	CC42077372
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	TQFN-20
Напряжение Питания (DC)	2.30V (min)
Количество Выходных Интерфейсов	8 Output
Выходной Ток	70 mA
Количество Стежков	20 Position
Рассеяние Мощности	1.35 W
Время Нарастания	200 ns
Выходной ток (Макс)	70 mA
Время падения	200 ns
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.3V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.3 V
Длина	4.1 mm
Ширина	4.1 mm
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Unknown
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

MAX4820ETP+ описание продукта

The MAX4820ETP+ is an 8-channel, cascadable relay driver with serial interface in 20 pin TQFN package. It offer built-in kickback protection and drive +3.3V/+5V nonlatching or dual-coil-latching relays. Device is especially useful when driving +3V relays. Each independent open-drain output features a 2ohm on-resistance and sink 70mA (min) of load current, it consume less than 50µA (max) quiescent current and have 1µA output off-leakage current. Built-in hysteresis (schmitt trigger) on all digital inputs allows this device to be used with slow rising and falling signals from optocouplers or RC power-up initialization circuits. It is used in central office, ATE, DSL, ADSL line cards and E1/T1 redundancy.
Supply voltage range is 2.3V to 5.5V
Operating temperature range from -40°C to 85°C
8 independent output channels
SPI-/QSPI-/MICROWIRE compatible 8bit serial interface
SET(complementary) function to turn on all outputs simultaneously
RESET (complementary) function to turn off all outputs simultaneously
Turn-on time and turn-off time of 1µs
Thermal shutdown of 160°C
Data set time is 100ns
Serial digital output for daisy chaining
