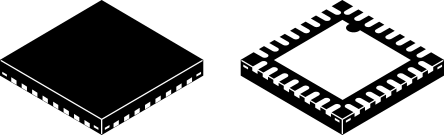

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MAX3421EETJ+

Maxim Integrated

MAXIM INTEGRATED PRODUCTS MAX3421EETJ+ USB Interface, USB Host / Peripheral Controller, USB 2.0, 3V, 3.6V, TQFN, 32Pins

Наличие: 1,009 шт.

Адрес доставки: Москва

Цена: ₽ 696.10

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Maxim Integrated

ЧипСити Номер продукта:

CC21346003

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MAX3421EETJ+ характеристики

Атрибут	Значение атрибута
Номенклатура	MAX3421EETJ+
Производитель	Maxim Integrated
ЧипСити Номер продукта	CC21346003
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin
Корпус/Пакет	TQFN-32
Частота	26.0 MHz
Напряжение Питания (DC)	3.00V (min)
Количество Выходных Интерфейсов	8 Output
Выходное Напряжение	4.30 V
Ток Питания	15 mA
Количество Стежков	32 Position
Скорость Передачи Данных	12.0 Mbps
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	3 V
Длина	5.1 mm
Ширина	5.1 mm
Высота	0.8 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

MAX3421EETJ+ описание продукта

The MAX3421EETJ+ is a USB peripheral/host controller with SPI interface in 32 pin TQFN package. It contains a digital logic, analogue circuitry necessary to implement a full speed USB peripheral or a full-/low- speed host compliant to USB specification rev 2.0. A built-in transceiver features ±15kV ESD protection & programmable USB connect, disconnect. An internal serial interface engine handles low level USB protocol details such as error checking and bus retries. It operates using a register set accessed by an SPI interface that operates up to 26MHz. Any SPI master (microprocessor, ASIC, DSP, etc.) can add USB peripheral or host functionality using simple 3-wire or 4- wire SPI interface. It makes vast collection of USB peripherals available to any microprocessor, ASIC or DSP when it operates as a USB host. It has a firmware/hardware control of an internal D+ pull-up resistor (peripheral mode) & D+/D- pull-down resistors (host mode). It is used in MP3 players, microprocessors
Supply voltage range is 3V to 3.6V, ESD protection on D+, D- and VBCOMP
Operating temperature range from -40°C to 85°C
Microprocessor independent USB solution, integrated USB transceiver
Handles low level USB signalling details
Level translators and VL input allow independent system interface voltage
Internal comparator detects VBUS for self powered peripheral applications
Interrupt output pin (level or programmable edge) allows polled or interrupt driven SPI interface
8 general purpose inputs, 8 general purpose outputs & intelligent USB SIE
Interrupt signal for general-purpose input pins, programmable edge polarity
Automatically handles USB flow control & double buffering

Показывать

MAX3421EETJ+ Даташит PDF

28 страницы, 255 КБ

07/19/2013
