MAX1044CPA+ Купить - Maxim Integrated Преобразователь DC/DC

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

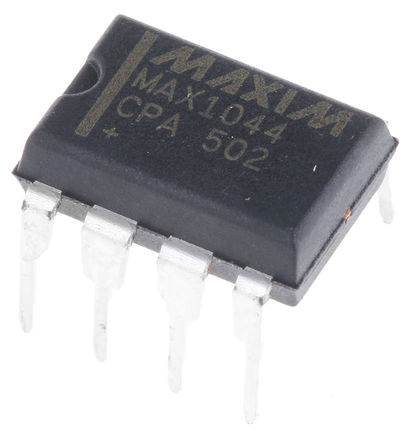

MAX1044CPA+

Maxim Integrated

MAXIM INTEGRATED PRODUCTS MAX1044CPA+ DC-DC Adjustable Charge Pump Voltage Converter, Inverter, Multiplier, 1.5V - 10V in, 20mA out, DIP-8

Наличие: 1,060 шт.

Адрес доставки: Москва

Цена: ₽ 198.76

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Maxim Integrated

ЧипСити Номер продукта:

CC31738075

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MAX1044CPA+ характеристики

Атрибут	Значение атрибута
Номенклатура	MAX1044CPA+
Производитель	Maxim Integrated
ЧипСити Номер продукта	CC31738075
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Напряжение Питания (DC)	10.0V (max)
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	20.0 V
Выходной Ток	20 mA
Количество Стежков	8 Position
Частота Переключения	10 kHz
Максимальное входное напряжение	10 V
Входное напряжение (мин)	1.5 V
Выходное напряжение (Макс)	20 V
Выходное напряжение (мин)	1.5 V
Выходной ток (Макс)	200 µA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Входное напряжение	1.5V ~ 10V
Длина	9.91 mm
Ширина	7.87 mm
Высота	4.45 mm
Рабочая Температура	0℃ ~ 70℃ (TA)
Жизненный Цикл Продукта	Unknown
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

MAX1044CPA+ описание продукта

The MAX1044CPA+ is a monolithic CMOS switched capacitor voltage converter in 8 pin DIP package. This device inverts, doubles, divides or multiplies a positive input voltage. It is pin compatible with the industry standard ICL7660 and LTC1044 devices. It operates from 1.5V to 10V with no external diode over the full temperature range. The MAX1044 delivers 10mA with 0.5V output drop. The device combines low quiescent current and high efficiency. Oscillator control circuitry and four power MOSFET switches are included on-chip. It has a BOOST pin that raises oscillator frequency above audio band and reduces external capacitor size requirements. Typical applications include generating -5V supply from +5V logic supply to power analogue circuitry, personal communications equipment, op-amp power supplies, EIA/TIA-232E and EIA/TIA-562 power supplies, data acquisition systems and panel meters.
98% typical power conversion efficiency
Operating temperature range from 0°C to 70°C
Supply current of 30µA at TA = +25°C (pins 1 and 7 no connection, LV open)
No external diode required for higher voltage operation
Maximum output resistance of 100 ohm at TA = +25°C (IL = 20mA, fOSC = 5KHz, LV open)
Oscillator frequency of 5KHz at V+ = 5V and 1KHz at V+ = 2V
Voltage conversion efficiency of 99.9%
Oscillator impedance of 100Kohm at V+ = 5V
