M2015SS1G01 Купить - NKK Перекидной Переключатель

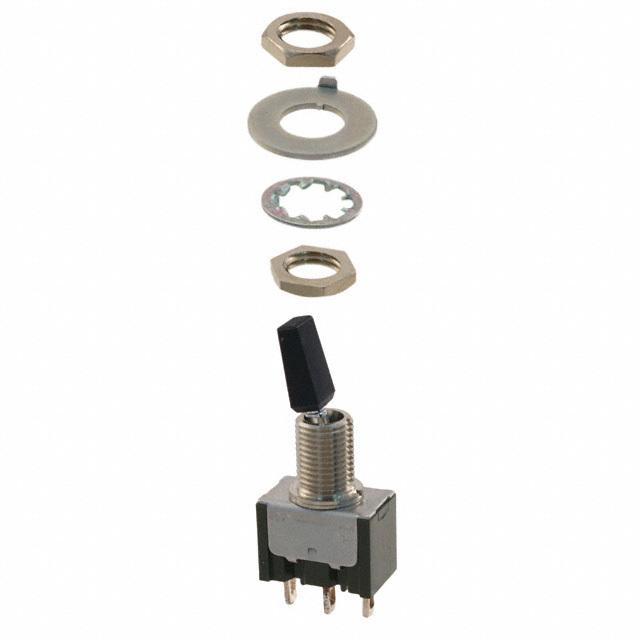

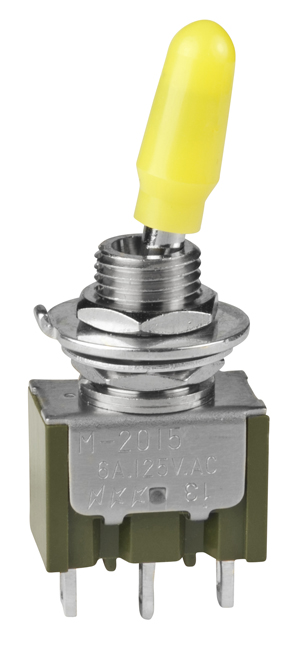

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

M2015SS1G01

NKK

Switch Toggle ON None (ON) SPDT Small Bat Lever Solder Lug 0.1A 28VAC 28VDC 0.4VA Panel Mount with Threads

Наличие: 0 шт. Гарантия оригинала

Адрес доставки:

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

NKK

ЧипСити Номер продукта:

CC59369959

Категория продукта:

Перекидной Переключатель

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 23.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

M2015SS1G01 характеристики

Атрибут	Значение атрибута
Номенклатура	M2015SS1G01
Производитель	NKK
ЧипСити Номер продукта	CC59369959
Жизненный Цикл Продукта	Active
Категория продукта	Перекидной Переключатель
Даташит
3D модель	3D модель
Стиль Монтажа	Panel, Solder Lug
Покрытие Контакта	Gold
Номинальное Напряжение (DC)	28 V
Тип Контактора	Standard
Номинальное Напряжение (AC)	28 V
Количество Рядов	1 Row
Ориентация	Vertical
Тип Контактов	SPDT
Текущий рейтинг (Макс)	0.1A @28VAC, 28VDC
Максимальная входная мощность	0.4 W
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-30 ℃
Максимальное контактное сопротивление (макс.)	20 mΩ
Длина	13 mm
Ширина	7.90 mm
Высота	33.3 mm
Материал Контакта	Copper
Рабочая Температура	-30℃ ~ 85℃
Упаковка	Bulk
RoHS Комплаенс	Compliant with Exemption
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

Аналоги товара

M2015SS1G01 описание продукта

NKK Series M miniature toggle switches are built to function most anywhere you put them. Antirotation, antijamming design protects contacts from damage due to excessive forces on the actuator. High insulating barriers increase isolation of circuits in multipole devices and provide added protection to contact points. Epoxy sealed terminals prevent entry of solder flux and other contaminants.
Anti-rotation feature is standard on non-cylindrical levers.
Anti-jamming design on toggle switches protects contacts from damage due to excessive downward force on the actuator.
High torque bushing construction prevents rotation or separation from frame during installation.
Stainless-steel frame resists corrosion.
Patented silver contacts of specially composed alloy for hardness.
High insulating barriers increase isolation of circuits in multi-pole devices and provide added protection to contact points.
The molded diallylphthalate case has a UL flammability rating of 94V-0.
Epoxy sealed terminals prevent entry of solder flux and other contaminants.
Prominent external insulating barriers increase insulation resistance and dielectric strength.
Interlocked actuator block prevents switch failure cause by biased lever movement.
Longer center solder lug terminal simplifies wiring and soldering.
