LV8713T-MPB-H Купить - ON Semiconductor Драйвер электродвигателя

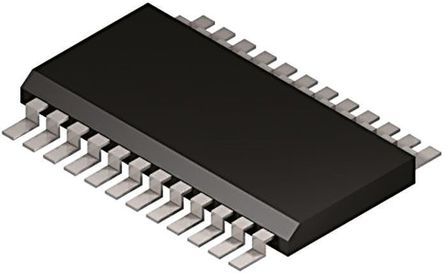

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LV8713T-MPB-H

ON Semiconductor

LV8713T Series 6V 1A 1.35W Single Ch PWM Stepping Motor Driver - TSSOP-24

Наличие: 206 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 225.27

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC94957279

Категория продукта:

Драйвер электродвигателя

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 24.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

LV8713T-MPB-H характеристики

Атрибут	Значение атрибута
Номенклатура	LV8713T-MPB-H
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC94957279
Жизненный Цикл Продукта	Active
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	TSSOP-24
Напряжение Питания (DC)	2.70V (min)
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	4V ~ 16V
Выходной Ток	800 mA
Рассеяние Мощности	1350 mW
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-20 ℃
Рассеиваемая Мощность (Макс)	1350 mW
Напряжение питания	2.7V ~ 5.5V
Напряжение питания (Макс)	16 V
Напряжение питания (мин)	4 V
Рабочая Температура	-20℃ ~ 85℃
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

QSH5718-51-28-101

Trinamic Motion Control

LV8713T-MPB-H описание продукта

The LV8713T is a microstepping motor driver with built-in translator for easy operation. It supports full-step, half-step, 1/16-step, and 1/32-step resolution. The LV8713T is optimal for driving stepping motors of scanners and small printers.
Features | | Benefits
---|---|---
| | | | |
Control mode can be set to 2-phase, 1-2 phase, 4W1-2 phase , or 8W1-2 phase
| |
Various Step Adjustment Available
Microstep can control easily by the CLK-IN input.
| |
Easy Control for Micro-step Drive
Stand-by Current: 0uA
| |
Low Consumption
TSSOP24 Package
| |
Small Design
Single-channel PWM constant-current control stepping motor driver incorporated.
| |
VM max = 18V
| |
IO max = 0.8A
| |
RON = 1.1 (upper and lower total, typical, Ta = 25C )
| |
A thermal shutdown circuit and a low voltage detecting circuit are built into
| |
