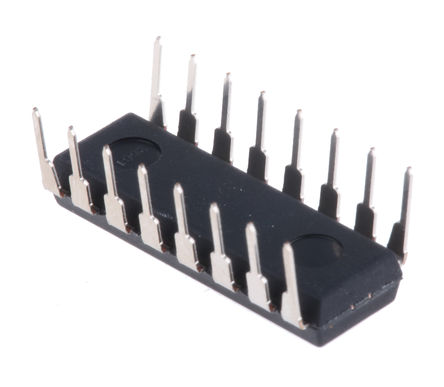

CD74HC4046AE

PLL Frequency Synthesis, 18MHz, 2V to 6V / 8μA supply, DIP-16

Наличие: 1,208 шт.

Адрес доставки: Москва

Цена: ₽ 23.52

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1634269

Категория продукта:

Деталь тактового сигнала

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CD74HC4046AE характеристики

Атрибут	Значение атрибута
Номенклатура	CD74HC4046AE
Производитель	TI
ЧипСити Номер продукта	CC1634269
Категория продукта	Деталь тактового сигнала
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	PDIP-16
Частота	38 MHz
Напряжение Питания (DC)	2.00V (min)
Ток Питания	8.00 µA
Количество Цепей	1 Circuit
Количество Стежков	16 Position
Количество Битов	1 Bit
Узлы Напряжения	6.00 V, 5.00 V, 2.00 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	2V ~ 6V
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	2 V
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

CD74HC4046AE описание продукта

The CD74HC4046AE is a high speed silicon-gate CMOS logic Phase-Locked-Loop with VCO and compatible with the CD4046B of the "4000B" series. They are specified in compliance with JEDEC standard number 7. The HC4046A phase-locked-loop circuits that contain a linear voltage-controlled oscillator (VCO) and three different phase comparators (PC1, PC2 and PC3). A signal input and a comparator input are common to each comparator. The signal input can be directly coupled to large voltage signals or indirectly coupled (with a series capacitor) to small voltage signals. A self-bias input circuit keeps small voltage signals within the linear region of the input amplifiers. With a passive low-pass filter, the 4046A forms a second-order loop PLL. The excellent VCO linearity is achieved by the use of linear op-amp techniques.
Operating frequency range-up to 18MHz (typical) at VCC=5V
Choice of three phase comparators
Excellent VCO frequency linearity
VCO-inhibit control for on/off keying and for low standby power consumption
Minimal frequency drift
Balanced propagation delay and transition times
Significant power reduction compared to LSTTL Logic ICs
