LT1054CP Купить - TI Преобразователь DC/DC

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

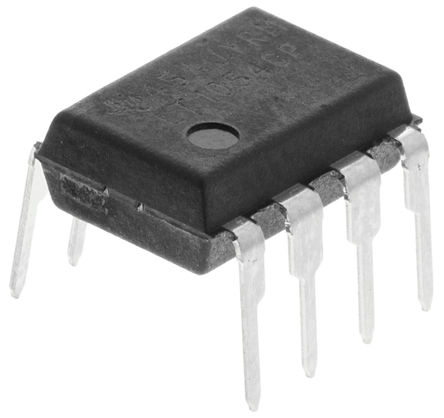

LT1054CP

TEXAS INSTRUMENTS LT1054CP.... DC-DC Fixed Charge Pump Voltage Converter, 3.5V to 15V in, -5V/100mA out, DIP-8

Наличие: 324 шт.

Адрес доставки: Москва

Цена: ₽ 230.27

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2692140

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LT1054CP характеристики

Атрибут	Значение атрибута
Номенклатура	LT1054CP
Производитель	TI
ЧипСити Номер продукта	CC2692140
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Частота	25 kHz
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	-5.00 V
Выходной Ток	100 mA
Ток Питания	5 mA
Количество Стежков	8 Position
Ток Покоя	2.50 mA
Напряжение Отпадания	1.1 V
Количество Регулируемых Выходов	1 Output
Частота Переключения	25 kHz
Максимальное входное напряжение	15 V
Входное напряжение (мин)	3.5 V
Выходное напряжение (Макс)	26.4 V
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Входное напряжение	3.5V ~ 15V
Длина	9.81 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

LT1054CP описание продукта

The LT1054CP is a bipolar, switched-capacitor Voltage Converter with regulator. It provides higher output current and significantly lower voltage losses than previously available converters. An adaptive-switch drive scheme optimizes efficiency over a wide range of output currents. Total voltage drop at 100mA output current typically is 1.1V. This applies to the full supply-voltage range of 3.5 to 15V. Quiescent current typically is 2.5mA. The LT1054CP also provides regulation, a feature previously not available in switched-capacitor voltage converters. By adding an external resistive divider, a regulated output can be obtained. This output is regulated against changes in both input voltage and output current. The LT1054CP can also shut down by grounding the feedback terminal. Supply current in shutdown typically is 100µA. The internal oscillator of the LT1054CP runs at a nominal frequency of 25kHz.
Low loss, 1.1V at 100mA
Reference and error amplifier for regulation
External shutdown
External oscillator synchronization
Devices can be paralleled
Pin-to-pin compatible with LTC1044/7660
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
