LQW15AN3N9B00D Купить - muRata Поверхностное крепление индуктора

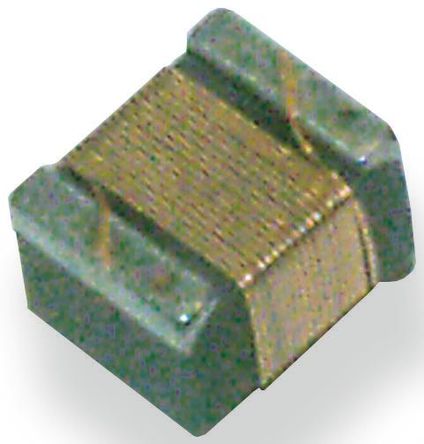

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LQW15AN3N9B00D

MuRata

0402 3.9nH ±0.1nH

Наличие: 26,165 шт.

Адрес доставки: Москва

Цена: ₽ 9.94

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

MuRata

ЧипСити Номер продукта:

CC1373815

Категория продукта:

Поверхностное крепление индуктора

3D модель

Оплата:

Обновлено 31.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LQW15AN3N9B00D характеристики

Атрибут	Значение атрибута
Номенклатура	LQW15AN3N9B00D
Производитель	MuRata
ЧипСити Номер продукта	CC1373815
Категория продукта	Поверхностное крепление индуктора
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	2 Pin
Корпус/Пакет (СИ)	1005
Корпус/Пакет	0402
Номинальный Ток	750 mA
Индуктивность	3.9 nH
Частотой Собственного Резонанса	10 GHz
Фактор Качества	25.0
Серия Деталей	LQW
Сопротивление	70.0 mΩ
Резонансная Частота	10.0 GHz
Допустимое Отклонение Индуктивности	±0.1 nH
Частота испытаний	100 MHz
Сопротивление постоянному току (DCR)	≤70 mΩ
Текущий рейтинг (DC)	750 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Сопротивление (DC Макс)	0.07 Ω
Длина	1 mm
Ширина	0.6 mm
Высота	0.5 mm
Вес	0.0008 g
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
Минимальное количество упаковки	10000
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

LQW15AN3N9B00D описание продукта

The LQW series from Murata are wire wound inductors used for general purpose applications. These inductors with high Q values are mainly used in matching circuits of RF units for excellent attenuation characteristics in band pass filters. They are also used in the matching applications of antennas for maintaining transmission and reception sensitivity. Innovative coil and case structures provide low Rdc characteristics.
Inductance value ranges from 1.1nH to 4.7µH
EIA 0201, 03015, 0402, 0603, 0805, 1008, 1206 case sizes available
±0.5nH, ±5%, ±10%, ±20%, ±30%tolerance
Operating temperature range -55°C to +125°C
Low DC resistance
Extremely high Q (Quality factor) value
Large currents can be supported

Показывать

LQW15AN3N9B00D Даташит PDF

4 страницы, 99 КБ

08/22/2012

просматривать

LQW15AN3N9B00D Другие Даташит

16 страницы, 408 КБ

07/23/2020

просматривать

LQW15AN3N9B00D Каталог продукции

249 страницы, 6556 КБ

11/22/2013

просматривать
