LMV358MUTAG Купить - ON Semiconductor Операционный усилитель

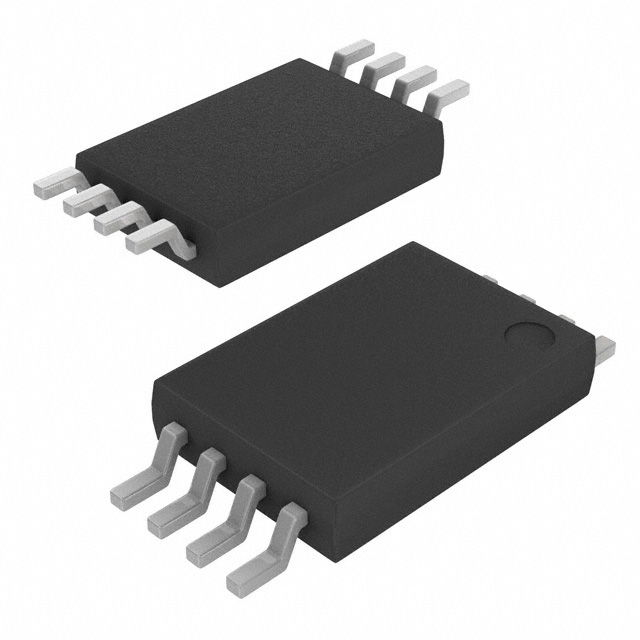

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LMV358MUTAG

ON Semiconductor

LMV358 Series 5.5V 1MHz Low-Voltage Rail-to-Rail Operational Amplifier - UDFN-8

Наличие: 150 шт.

Адрес доставки: Москва

Цена: ₽ 32.14

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC24870100

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LMV358MUTAG характеристики

Атрибут	Значение атрибута
Номенклатура	LMV358MUTAG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC24870100
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	UDFN-8
Безгалогеновый Статус	Halogen Free
Выходной Ток	160 mA
Ток Питания	210 µA
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Количество Стежков	8 Position
Коэффициент Ослабления Синфазного Сигнала	65 dB
Ширина Ленты	1 MHz
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	1 MHz
Входное Напряжение Смещения	1.7 mV
Входной Ток Смещения	1 nA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Gain Bandwidth	1 MHz
Минимальный диапазон CMRR	50 dB
Напряжение питания	2.7V ~ 5.5V
Напряжение питания (Макс)	5 V
Напряжение питания (мин)	2.7 V
Длина	1.8 mm
Ширина	1.2 mm
Высота	0.5 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

LMV358MUTAG описание продукта

The LMV321, LMV358, and LMV324 are CMOS single, dual, and quad low voltage operational amplifiers with rail−to−rail output swing. These amplifiers are a cost−effective solution for applications where low power consumption and space saving packages are critical. Specification tables are provided for operation from power supply voltages at 2.7 V and 5 V. Rail−to−Rail operation provides improved signal−to−noise preformance. Ultra low quiescent current makes this series of amplifiers ideal for portable, battery operated equipment. The common mode input range includes ground making the device useful for low−side current−shunt measurements. The ultra small packages allow for placement on the PCB in close proximity to the signal source thereby reducing noise pickup.
Features
• Operation from 2.7 V to 5.0 V Single−Sided Power Supply
• LMV321 Single Available in Ultra Small 5 Pin SC70 Package
• No Output Crossover Distortion
• Industrial temperature Range: −40°C to +85°C
• Rail−to−Rail Output
• Low Quiescent Current: LMV358 Dual − 220 A, Max per Channel
• No Output Phase−Reversal from Overdriven Input
• These are Pb−Free Devices
Typical Applications
• Notebook Computers and PDA’s
• Portable Battery−Operated Instruments
• Active Filters

Показывать

LMV358MUTAG Даташит PDF

20 страницы, 184 КБ

02/13/2015
