LMR16006XDDCT Купить - TI Чип стабилизации напряжения

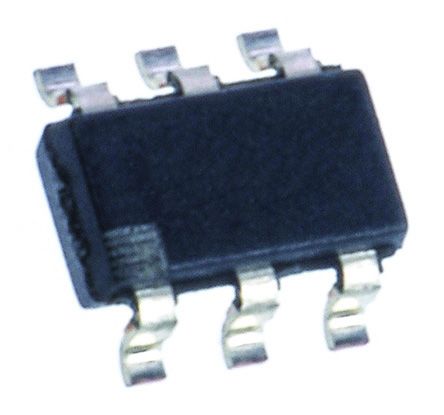

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LMR16006XDDCT

Conv DC-DC 4V to 60V Step Down Single-Out 0.8V to 55V 0.6A Automotive 6Pin TSOT-23 T/R

Наличие: 40 шт.

Адрес доставки: Москва

Цена: ₽ 208.52

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC16365862

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LMR16006XDDCT характеристики

Атрибут	Значение атрибута
Номенклатура	LMR16006XDDCT
Производитель	TI
ЧипСити Номер продукта	CC16365862
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	TSOT-23-6
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.8V ~ 55V
Выходной Ток	600 mA
Количество Стежков	6 Position
Ток Покоя	28.0 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	700 kHz
Топология	Buck
Ток Переключения	1.2 A
Максимальное входное напряжение	60 V
Входное напряжение (мин)	4 V
Выходное напряжение (Макс)	55 V
Выходное напряжение (мин)	800 mV
Выходной ток (Макс)	600 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (мин)	4 V
Входное напряжение	4V ~ 60V
Длина	3.05 mm
Ширина	1.75 mm
Высота	1 mm
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

LMR16006XDDCT описание продукта

The LMR16006XDDCT is a PWM DC/DC Buck (Step-down) Voltage Regulator with a wide input range of 4 to 60V, it is suitable for a wide range of application from industrial to automotive for power conditioning from an unregulated source. The regulator"s standby current is 28µA in ECO mode, which is suitable for battery operating systems. An ultra low 1µA shutdown current can further prolong battery life. Operating frequency is fixed at 0.7MHz (X version) allowing the use of small external components while still being able to have low output ripple voltage. Soft-start and compensation circuits are implemented internally, which allows the device to be used with minimized external components. Optimized for up to 600mA load currents. It has a 0.765V typical feedback voltage. The device has built-in protection features such as pulse by pulse current limit, thermal sensing and shutdown due to excessive power dissipation.
Ultralow 28µA standby current in Eco-Mode
1µA Shutdown current
High duty cycle operation supported
Output current up to 600mA
0.7 and 2.1MHz Switching frequency
Internal compensation
High voltage enable input
Internal soft-start
Overcurrent protection
Over-temperature protection
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

LMR16006XDDCT Даташит PDF

24 страницы, 1195 КБ

11/08/2014

просматривать

LMR16006XDDCT Даташит PDF

25 страницы, 1194 КБ

08/26/2016

просматривать

LMR16006XDDCT Даташит PDF

25 страницы, 1190 КБ

03/04/2017

просматривать

LMR16006XDDCT Файл уведомления

6 страницы, 225 КБ

01/28/2015

просматривать
