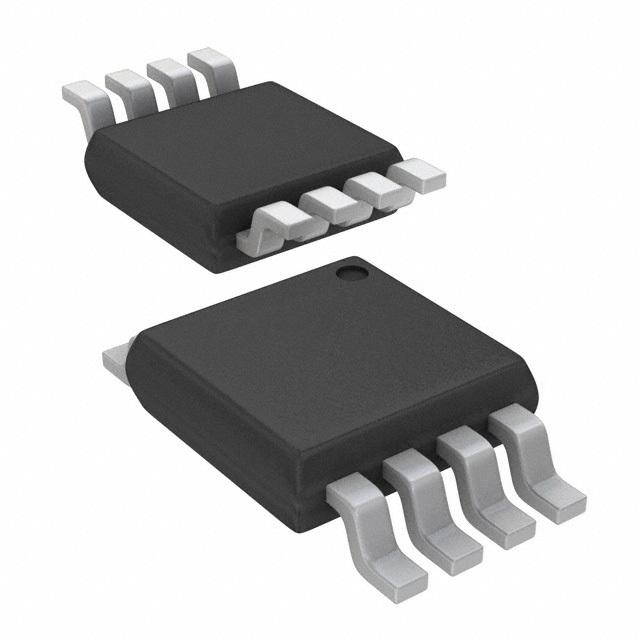

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM8272MM

TEXAS INSTRUMENTS LM8272MM Operational Amplifier, Dual, 2 Amplifier, 15MHz, 15V/µs, 2.5V to 24V, MSOP, 8Pins

Наличие: 42,285 шт.

Адрес доставки: Москва

Цена: ₽ 331.59

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC27119019

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM8272MM характеристики

Атрибут	Значение атрибута
Номенклатура	LM8272MM
Производитель	TI
ЧипСити Номер продукта	CC27119019
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	VSSOP-8
Напряжение Питания (DC)	12.0 V
Выходной Ток	55mA @5V
Ток Питания	1.9 mA
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Количество Стежков	8 Position
Коэффициент Ослабления Синфазного Сигнала	64dB ~ 80dB
Входной Дрейф Смещения	2.00 µV/K
Ширина Ленты	15 MHz
Скорость Нарастания	12.0 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	13 MHz
Входное Напряжение Смещения	700 µV
Входной Ток Смещения	2 µA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	12.5 MHz
Gain Bandwidth	13 MHz
Минимальный диапазон CMRR	64 dB
Напряжение питания	2.5V ~ 24V
Напряжение питания (Макс)	24 V
Напряжение питания (мин)	2.5 V
Длина	3 mm
Ширина	3 mm
Высота	0.86 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

LM8272MM описание продукта

The LM8272MM is a RRIO high output current and unlimited cap load Operational Amplifier. This op-amp has high output current drive, greater than rail-to-rail input common mode voltage range and unlimited capacitive load drive capability, while requiring only 0.95mA/channel supply current. It is specifically designed to handle the requirements of flat panel TFT panel VCOM driver applications as well as being suitable for other low power and medium speed applications which require ease of use and enhanced performance over existing devices. Greater than rail-to-rail input common mode voltage range with 50dB of common mode rejection allows high side and low side sensing among many applications without concerns for exceeding the range and with no compromise in accuracy. An exceptionally wide operating supply voltage range of 2.5V to 24V removes any concerns over functionality under extreme conditions and offers flexibility of use in multitude of applications.
Cap load tolerance unlimited
±130mA Output short-circuit current
±65mA (1V from rails) Output current
Input common-mode voltage 0.3V beyond rails
15nV/√Hz Input voltage noise
1.4pA/√Hz Input current noise
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
