LM5175PWPT Купить - TI Преобразователь DC/DC

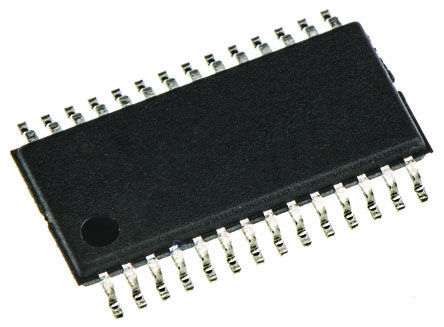

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM5175PWPT

DC-DC Controller, Current Mode, 3.5V to 42V, 1 Output, Synchronous Buck-Boost, 500kHz, HTSSOP-28

Наличие: 4,520 шт.

Адрес доставки: Москва

Цена: ₽ 479.09

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC11390665

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM5175PWPT характеристики

Атрибут	Значение атрибута
Номенклатура	LM5175PWPT
Производитель	TI
ЧипСити Номер продукта	CC11390665
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	HTSSOP-28
Напряжение Питания (DC)	3.50V (min)
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.8V ~ 55V
Выходной Ток	1.8 A
Количество Стежков	28 Position
Ток Покоя	1.65 mA
Количество Регулируемых Выходов	1 Output
Частота Переключения	500 kHz
Рабочий цикл	50 %
Максимальное входное напряжение	42 V
Входное напряжение (мин)	3.5 V
Выходное напряжение (Макс)	55 V
Выходное напряжение (мин)	0.8 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	42 V
Напряжение питания (мин)	3.5 V
Входное напряжение	3.5V ~ 42V
Длина	9.8 mm
Ширина	4.5 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

LM5175PWPT описание продукта

The LM5175PWPT is a synchronous four-switch Buck-Boost DC/DC Controller, capable of regulating the output voltage at, above or below input voltage. It operates over a wide input voltage range of 3.5 to 42V (60V maximum) to support a variety of applications. It employs current-mode control both in buck and boost modes of operation for superior load and line regulation. The switching frequency is programmed by an external resistor and can be synchronized to an external clock signal. The device also features a programmable soft-start function and offers protection features including cycle-by-cycle current limiting, input under-voltage lockout (UVLO), output overvoltage protection (OVP) and thermal shutdown. In addition, it features selectable Continuous Conduction Mode (CCM) or Discontinuous Conduction Mode (DCM) operation, optional average input or output current limiting, optional spread spectrum to reduce peak EMI and optional hiccup mode protection in sustained overload conditions.
Single inductor buck-boost controller for step-up/step-down DC/DC conversion
3.5 to 42V, 60V Maximum wide VIN range
0.8 to 55V Flexible VOUT range
VOUT short protection
High efficiency buck-boost transition
Adjustable switching frequency
Optional frequency sync and dithering
Integrated 2A MOSFET gate drivers
Cycle-by-cycle current limit and optional hiccup
Optional input or output average current limiting
Programmable input UVLO and soft-start
Power good and output overvoltage protection
Selectable CCM or DCM with pulse skipping
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
