LM5160ADNTT Купить - TI Чип стабилизации напряжения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

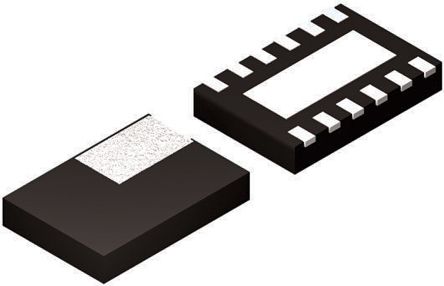

LM5160ADNTT

Conv DC-DC 4.5V to 65V Step Down Single-Out 2V to 60V 1.5A Automotive 12Pin WSON EP T/R

Наличие: 260 шт.

Адрес доставки: Москва

Цена: ₽ 907.76

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC26948153

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM5160ADNTT характеристики

Атрибут	Значение атрибута
Номенклатура	LM5160ADNTT
Производитель	TI
ЧипСити Номер продукта	CC26948153
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	12 Pin
Корпус/Пакет	WFDFN-12
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	2V ~ 60V
Выходной Ток	1.5 A
Количество Стежков	12 Position
Ток Покоя	2.30 mA
Количество Регулируемых Выходов	1 Output
Частота Переключения	1 MHz
Топология	Buck
Максимальное входное напряжение	65 V
Входное напряжение (мин)	4.5 V
Выходное напряжение (Макс)	60 V
Выходное напряжение (мин)	2 V
Выходной ток (Макс)	1.5 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	65 V
Длина	5 mm
Ширина	4.5 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

LM5160ADNTT описание продукта

The LM5160ADNTT is a synchronous Step-down Converter with integrated high-side and low-side MOSFETs. The constant-on-time control scheme requires no loop compensation and supports high step-down ratios with fast transient response. An internal feedback amplifier maintains ±1% output voltage regulation over the entire operating temperature range. The on-time varies inversely with input voltage resulting in nearly constant switching frequency. Peak and valley current limit circuits protect against overload conditions. The undervoltage lockout (EN/UVLO) circuit provides independently adjustable input undervoltage threshold and hysteresis. The LM5160 is programmed through the FPWM pin to operate in continuous conduction mode (CCM) from no load to full load or to automatically switch to discontinuous conduction mode (DCM) at light load for higher efficiency. Forced CCM operation supports multiple output and isolated Fly-Buck applications using a coupled inductor.
Integrated high and low side switches - No Schottky diode required
Constant on-time control - No external loop compensation and fast transient response
Nearly constant switching frequency
Programmable soft-start time
Pre-biased startup
Peak current limiting protection
Adjustable input UVLO and hysteresis
Thermal shutdown protection
±1% Feedback voltage reference
Green product and no Sb/Br

Показывать

LM5160ADNTT Даташит PDF

34 страницы, 1904 КБ

07/17/2015

просматривать

LM5160ADNTT Даташит PDF

33 страницы, 2081 КБ

02/12/2015

просматривать

LM5160ADNTT Даташит PDF

34 страницы, 1905 КБ

02/03/2016

просматривать

LM5160ADNTT Даташит PDF

33 страницы, 1860 КБ

09/16/2016

просматривать
