LM5109BMA Купить - TI Драйвер FET

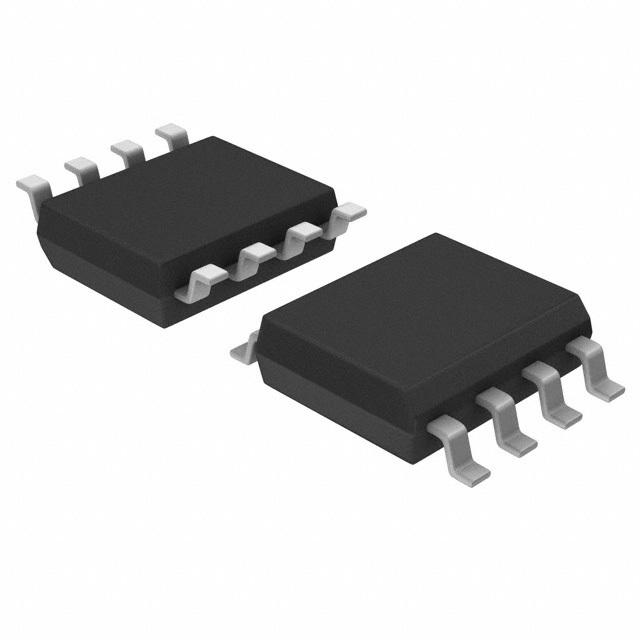

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM5109BMA

MOSFET DRVR 90V 1A 2Out Hi/Lo Side Half Brdg Non-Inv 8Pin SOIC N Rail

Наличие: 4,414 шт.

Адрес доставки: Москва

Цена: ₽ 132.50

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC46370882

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM5109BMA характеристики

Атрибут	Значение атрибута
Номенклатура	LM5109BMA
Производитель	TI
ЧипСити Номер продукта	CC46370882
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	8.00V (min)
Время Нарастания/Спада	15 ns
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	108 V
Выходной Ток	1 A
Количество Стежков	8 Position
Ток Покоя	200 µA
Время Нарастания	15 ns
Время падения	15 ns
Время падения (Макс)	15 ns
Время падения (Макс)	15 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	8V ~ 14V
Напряжение питания (Макс)	14 V
Напряжение питания (мин)	8 V
Длина	4.9 mm
Ширина	3.9 mm
Высота	1.45 mm
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

LM5109BMA описание продукта

The LM5109BMA is a high voltage 1A Peak Half Bridge Gate Driver, designed to drive both the high-side and the low-side N-channel MOSFETs in a synchronous buck or a half bridge configuration. The floating high-side driver is capable of working with rail voltages up to 90V. The outputs are independently controlled with TTL compatible input thresholds. The robust level shift technology operates at high speed while consuming low power and providing clean level transitions from the control input logic to the high-side gate driver. Under-voltage lockout is provided on both the low-side and the high-side power rails.
Drives both a high-side and low-side N-channel MOSFET
1A Peak output current (1.0A sink/1.0A source)
Independent TTL compatible inputs
Bootstrap supply voltage to 108VDC
Fast propagation times (30ns typical)
Drives 1000pF load with 15ns rise and fall times
Excellent propagation delay matching (2ns typical)
Supply rail under-voltage lockout
Low power consumption
Pin compatible with ISL6700
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
