LM43602PWPT Купить - TI Чип стабилизации напряжения

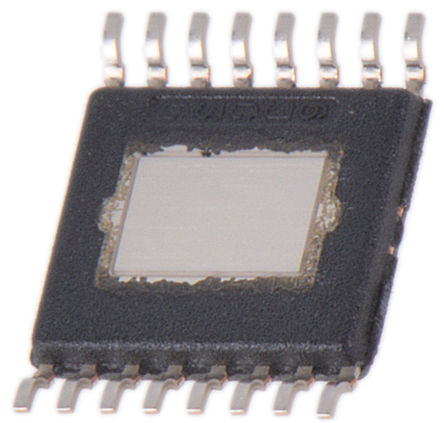

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM43602PWPT

Conv DC-DC 3.5V to 36V Step Down Single-Out 1V to 28V 2A Automotive 16Pin HTSSOP EP T/R

Наличие: 946 шт.

Адрес доставки: Москва

Цена: ₽ 376.27

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC6386733

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM43602PWPT характеристики

Атрибут	Значение атрибута
Номенклатура	LM43602PWPT
Производитель	TI
ЧипСити Номер продукта	CC6386733
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	HTSSOP-16
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	1V ~ 28V
Выходной Ток	2 A
Количество Стежков	16 Position
Ток Покоя	27.0 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	2.2 MHz
Топология	Buck
Ток Переключения	4.5 A
Максимальное входное напряжение	36 V
Входное напряжение (мин)	3.5 V
Выходное напряжение (Макс)	28 V
Выходное напряжение (мин)	1 V
Выходной ток (Макс)	2 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	36 V
Длина	5.1 mm
Ширина	4.5 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

LM43602PWPT описание продукта

The LM43602PWPT is a SIMPLE SWITCHER® Synchronous Step-down Voltage Converter capable of driving up to 2A of load current from an input voltage ranging from 3.5 to 36V. The LM43602 provides exceptional efficiency, output accuracy and dropout voltage in a very small solution size. Peak current mode control is employed to achieve simple control loop compensation and cycle-by-cycle current limiting. Optional features such as programmable switching frequency, synchronization, power-good flag, precision enable, internal soft-start, extendable soft-start and tracking provide a flexible and easy to use platform for a wide range of applications. Discontinuous conduction and automatic frequency modulation at light loads improve light load efficiency. The family requires few external components and terminal arrangement allows simple, optimum PCB layout. Protection features include thermal shutdown, VCC under-voltage lockout, cycle-by-cycle current limit and output short circuit protection.
27µA Quiescent current in regulation
High efficiency at light load
Meets EN55022/CISPR 22 EMI standards
Integrated synchronous rectification
Frequency synchronization to external clock
Internal compensation
Stable with almost any combination of ceramic, polymer, tantalum and aluminium capacitors
Power-good flag
Soft-start into pre-biased load
Extendable soft-start time by external capacitor
Output voltage tracking capability
Precision enable to program system UVLO
Output short-circuit protection with hiccup mode
Over-temperature thermal shutdown protection
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

LM43602PWPT Даташит PDF

44 страницы, 1231 КБ

01/28/2016
