LM339ADT Купить - ST Microelectronics Компаратор

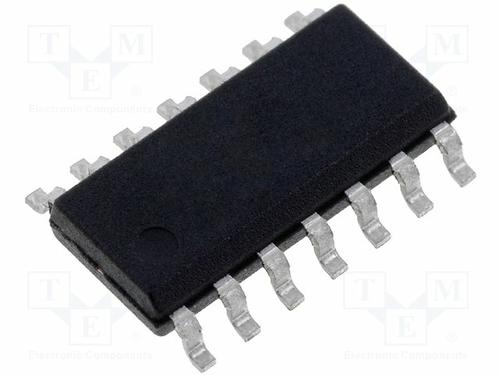

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM339ADT

ST Microelectronics

STMICROELECTRONICS LM339ADT Analogue Comparator, Quad, Precision, 4, 1.3µs, 2V to 36V, ± 1V to ± 18V, SOIC, 14Pins

Наличие: 9,152 шт.

Адрес доставки: Москва

Цена: ₽ 9.70

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC1046165

Категория продукта:

Компаратор

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM339ADT характеристики

Атрибут	Значение атрибута
Номенклатура	LM339ADT
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC1046165
Категория продукта	Компаратор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	SOIC-14
Напряжение Питания (DC)	2.00V (min)
Выходной Ток	16mA @5V
Ток Питания	2 mA
Количество Цепей	4 Circuit
Количество Каналов	4 Channel
Количество Стежков	14 Position
Рассеяние Мощности	830 W
Ток Покоя	1.3 mA
Тепловое Сопротивление	105 ℃/W
Входное Напряжение Смещения	2 mV
Входной Ток Смещения	100 nA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	2V ~ 32V
Напряжение питания (Макс)	36 V
Напряжение питания (мин)	2 V
Длина	8.75 mm
Ширина	4 mm
Высота	1.65 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

LM339ADT описание продукта

This family of devices consists of four independent precision-voltage comparators with an offset voltage specification as low as 2 mV maximum for LM339A, LM239A, and LM139A. Each comparator has been designed specifically to operate from a single power supply over a wide range of voltages. Operation from split power supplies is also possible.
These comparators also have a unique characteristic in that the input common mode voltage range includes ground even though operated from a single power supply voltage.
**Key Features**
Wide single supply voltage range or dual supplies for all devices: +2 to +36 V or ±1 V to ±18 V
Very low supply current (1.1 mA) independent of supply voltage
Low input bias current: 25 nA typ
Low input offset current: ±5 nA typ
Low input offset voltage: ±1 mV typ
Input common-mode voltage range includes ground
Low output saturation voltage: 250 mV typ;(ISINK = 4 mA)
Differential input voltage range equal to the supply voltage
TTL, DTL, ECL, MOS, CMOS compatible outputs

Показывать

LM339ADT Даташит PDF

19 страницы, 772 КБ

02/21/2013
