CSNF161 Купить - Honeywell Датчики тока

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

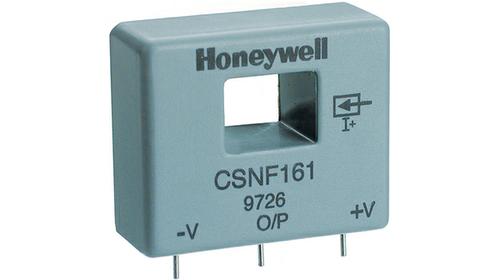

CSNF161

Honeywell

HONEYWELL CSNF161 Current Sensor, CSN Series, Solid State, -150A to 150A, Closed Loop Output, 12VDC to 15VDC

Наличие: 1,026 шт.

Адрес доставки: Москва

Цена: ₽ 2,106.34

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Honeywell

ЧипСити Номер продукта:

CC21100800

Категория продукта:

Датчики тока

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CSNF161 характеристики

Атрибут	Значение атрибута
Номенклатура	CSNF161
Производитель	Honeywell
ЧипСити Номер продукта	CC21100800
Категория продукта	Датчики тока
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	Module, Single Pass Through
Напряжение Питания (DC)	12.0V (min)
Номинальный Ток	100 A
Выходной Ток	100 mA
Ток Питания	10 mA
Количество Каналов	1 Channel
Сопротивление Катушки	30 Ω
Ток Переключения	100 mA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
точность	±0.5 %
Напряжение питания	15 VDC
Напряжение питания (Макс)	15 VDC
Напряжение питания (мин)	12 VDC
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Bulk
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/06/16
HTS кодекс	9030330040
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

CSNF161 описание продукта

The CSN series closed loop Current Sensor that is based on the principles of the magneto-resistive or hall effects and the null balance or zero magnetic flux method (feedback system). The magnetic flux in the sensor core is constantly controlled at zero. The amount of current required to balance zero flux is the measure of the primary current flowing through the conductor, multiplied by the ratio of the primary to secondary windings. This closed loop current is the output from the device and presents an image of the primary current reduced by the number of secondary turns at any time. This current can be expressed as a voltage by passing it through a resistor.
Up to 1275A current sensing
Measures AC, DC and impulse currents
Rapid response
High overload capability
High level of electrical isolation between primary and secondary circuits
Industrial operating temperature range

Показывать

CSNF161 Даташит PDF

4 страницы, 44 КБ

05/16/2006
