TC4429CAT Купить - Microchip Драйвер FET

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TC4429CAT

Microchip

MOSFET DRVR 6A 1Out Lo Side Inv 5Pin(5+Tab) TO-220 Tube

Наличие: 954 шт.

Адрес доставки: Москва

Цена: ₽ 229.68

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Microchip

ЧипСити Номер продукта:

CC3225270

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TC4429CAT характеристики

Атрибут	Значение атрибута
Номенклатура	TC4429CAT
Производитель	Microchip
ЧипСити Номер продукта	CC3225270
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	5 Pin

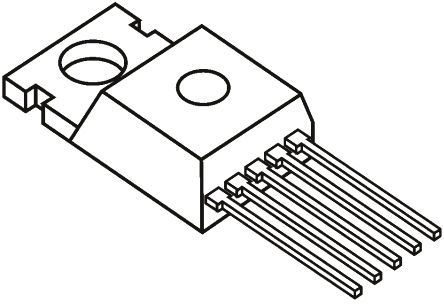

Корпус/Пакет	TO-220-5
Напряжение Питания (DC)	4.50V (min)
Время Нарастания/Спада	25 ns
Количество Выходных Интерфейсов	1 Output
Ток Питания	3.00 mA
Количество Стежков	5 Position
Рассеяние Мощности	1600 mW
Время падения (Макс)	35 ns
Время падения (Макс)	35 ns
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	1600 mW
Напряжение питания	4.5V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	4.5 V
Длина	14.99 mm
Ширина	10.54 mm
Высота	4.83 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TC4429CAT описание продукта

The TC4429CAT is an inverting single-output high-speed MOSFET Driver with inverting configuration, while the TC4420 is a non-inverting driver. This driver is fabricated in CMOS for lower power and more efficient operation versus bipolar drivers. It has TTL/CMOS compatible inputs that can be driven as high as VDD 0.3V or as low as -5V without upset or damage to the device. This eliminates the need for external level-shifting circuitry and its associated cost and size. The output swing is rail-to-rail, ensuring better drive voltage margin, especially during power-up/power-down sequencing. Propagational delay time is only 55ns typical and the output rise and fall times are only 25ns typical into 2500pF across the usable power supply range. Unlike other drivers, the TC4429 is virtually latch-up proof. It replaces three or more discrete components, saving PCB area, parts and improving overall system reliability.
Pin-compatible with the TC429
Latch-up protected - Will withstand >1.5A reverse output current
Logic input will withstand negative swing up to 5V
Matched rise and fall times
Output voltage swing to within 25mV of ground or VDD
10000pF High capacitive load drive capability
2.5R Low output impedance
