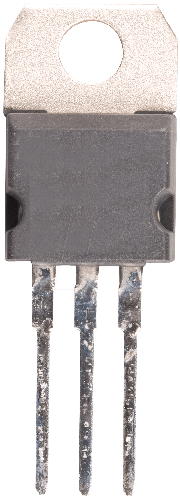

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM338T

Standard Regulator Pos 1.2V to 32V 5A 3Pin(3+Tab) TO-220 Standard Regulator Pos 1.2V to 32V 5A 3Pin(3+Tab) TO-220

Наличие: 9,913 шт.

Адрес доставки:

Цена: ₽ 148.00

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC7466996

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 11.06.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM338T характеристики

Атрибут	Значение атрибута
Номенклатура	LM338T
Производитель	TI
ЧипСити Номер продукта	CC7466996
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Напряжение Питания (DC)	40.0V (max)
Номинальный Ток	5.00 A
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	1.2V ~ 32V
Выходной Ток	5 A
Количество Стежков	3 Position
Рассеяние Мощности	25 W
Ток Покоя	3.00 mA
Тип Выходной Ёмкости	Ceramic
Напряжение Отпадания	2.70 V
Количество Регулируемых Выходов	1 Output
Максимальное входное напряжение	40 V
Входное напряжение (мин)	4.2 V
Выходное напряжение (Макс)	37 V
Выходное напряжение (мин)	1.2 V
Выходной ток (Макс)	5 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	25000 mW
Входное напряжение	4.2V ~ 40V
Рабочая Температура	0℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

LM338T описание продукта

The LM338T adjustable 3 terminal positive voltage regulator is capable of supplying in excess of 5A over a 1.2V to 32V output range. this device is exceptionally easy to use and requires only 2 resistors to set the output voltage. Careful circuit design has resulted in outstanding load and line regulation comparable to many commercial power supplies. A unique feature of the LM338T is time dependent current limiting. The current limit circuitry allows peak currents of up to 12A to be drawn from the regulator for short periods of time. This allows the LM338T to be used with heavy transient loads and speeds start up under full load conditions. Under sustained loading conditions, the current limit decreases to a safe value protecting the regulator. Also included on the chip are thermal overload protection and safe area protection for the power transistor. Overload protection remains functional even if the adjustment pin is accidentally disconnected.
Guaranteed 7A peak output current
Guaranteed 5A output current
Adjustable output down to 1.2V
Guaranteed thermal regulation
Current limit constant with temperature
P+ Product enhancement tested
Output is short circuit protected
