LM337KTTR Купить - TI Чип стабилизации напряжения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

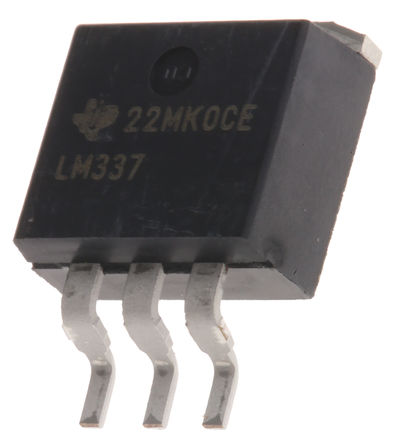

LM337KTTR

TEXAS INSTRUMENTS LM337KTTR Linear Voltage Regulator, Adjustable, -40V to -3V input, -1.2V to -37V/1.5A out, TO-263-3

Наличие: 45 шт.

Адрес доставки:

Цена: ₽ 71.47

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC4214359

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM337KTTR характеристики

Атрибут	Значение атрибута
Номенклатура	LM337KTTR
Производитель	TI
ЧипСити Номер продукта	CC4214359
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	TO-263-4
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	-40.0 V (max)
Выходное Напряжение	-37.0 V (max), -1.20 V (min)
Выходной Ток	1.5 A
Количество Стежков	3 Position
Ток Покоя	1.50 mA
Напряжение Отпадания	2.00 V
Количество Регулируемых Выходов	1 Output
Выходной ток (Макс)	1.5 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	0 ℃
Длина	10.18 mm
Ширина	8.41 mm
Высота	4.44 mm
Рабочая Температура	0℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

LM337KTTR описание продукта

The LM337KTTR is an adjustable 3-terminal Negative-Voltage Regulator capable of supplying in excess of -1.5A over an output voltage range of -1.2 to -37V. It requires only two external resistors to set the output voltage and one output capacitor for frequency compensation. It is exceptionally easy to use, requiring only two external resistors to set the output voltage and one output capacitor for frequency compensation. The current design is optimized for excellent regulation and low thermal transients. In addition, device features internal current limiting, thermal shutdown and safe-area compensation, making it virtually immune to failure by overloads. The device serves a wide variety of applications, including local on-card regulation, programmable output-voltage regulation and precision current regulation.
Peak output current constant overtemperature range of regulator
Input regulation typically 0.01% per input-voltage change
0.3% Typically output regulation
77dB Typically ripple rejection
Green product and no Sb/Br

Показывать

LM337KTTR Даташит PDF

25 страницы, 1242 КБ

10/27/2015
