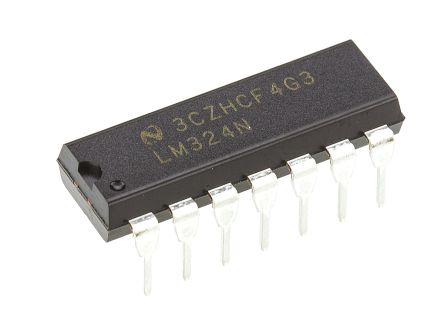

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Глобальные поставки с
локальной надёжностью

Chipcity принимает
участие в выставке
EXPO ELECTRONICA 2027

13 – 15 АПРЕЛЯ 2027

Москва

LM324AN/NOPB

Operational Amplifier, Quad, 4 Amplifier, 1MHz, 0.5V/µs, 3V to 32V, DIP, 14Pins

Наличие: 245 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 96.55

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ЧипСити Номер продукта:

CC32713251

Категория продукта:

Операционный усилитель

Упаковка: DIP-14

Дата доставки: 7 дней

Оплата:

Обновлено 08.06.2026, 07:48:07(GMT+3)

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

LM324AN/NOPB характеристики

Атрибут	Значение атрибута
Номенклатура	LM324AN/NOPB
Производитель	TI
ЧипСити Номер продукта	CC32713251
Жизненный Цикл Продукта	Active
Категория продукта	Операционный усилитель
Даташит
Стиль Монтажа	Through Hole
Количество Выводов	14 Pin
Корпус/Пакет	DIP-14
Напряжение Питания (DC)	32.0 V
Выходной Ток	40mA @15V
Ток Питания	1.4 mA
Количество Цепей	4 Circuit
Количество Каналов	4 Channel
Количество Стежков	14 Position
Рассеяние Мощности	1.13 W
Коэффициент Ослабления Синфазного Сигнала	65 dB
Входной Дрейф Смещения	7.00 µV/K
Ширина Ленты	1 MHz
Скорость Нарастания	500 mV/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	1 MHz
Входное Напряжение Смещения	3 mV
Входной Ток Смещения	20 nA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Gain Bandwidth	1 MHz
Рассеиваемая Мощность (Макс)	1130 mW
Минимальный диапазон CMRR	65 dB
Напряжение питания	3V ~ 32V
Напряжение питания (Макс)	32V ~ 36V
Высота	3.3 mm
Рабочая Температура	0℃ ~ 70℃
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

Аналоги товара

National Semiconductor

LM324AN/NOPB описание продукта

The LM324AN/NOPB is a quad low power high-gain internally frequency compensated Operational Amplifier designed to operate from a single power supply over a wide range of voltages. Operation from split-power supplies is also possible and the low-power supply current drain is independent of the magnitude of the power supply voltage. Application areas include transducer amplifiers, DC gain blocks and all the conventional op amp circuits which now can be more easily implemented in single power supply systems.
Internally frequency compensated for unity gain
Very low supply current drain (700µA) - Essentially independent of supply voltage
Input common-mode voltage range includes ground
Differential input voltage range equal to the power supply voltage
Eliminates need for dual supplies
Allows direct sensing near GND and VOUT also goes to GND
Compatible with all forms of logic
Power drain suitable for battery operation
In the linear mode the input common-mode, voltage range includes ground and the output voltage
Can swing to ground, even though operated from only a single power supply voltage
Unity gain cross frequency is temperature compensated
Input bias current is also temperature compensated
Large output voltage swing 0 to V+ -1.5V
100dB Large DC voltage gain
45nA Low input biasing current (temperature compensated)
2mV Low input offset voltage
5nA Low input offset current
Green product and no Sb/Br

Показывать

LM324AN/NOPB Даташит PDF

34 страницы, 1812 КБ

04/14/2016
