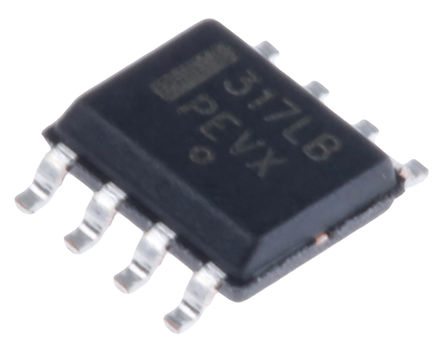

LM317LBDG

ON Semiconductor

ON SEMICONDUCTOR LM317LBDG Linear Voltage Regulator, Adjustable, 4.2V to 40V input, 1.2V to 37V/100mA out, SOIC-8

Наличие: 7,900 шт.

Адрес доставки: Москва

Цена: ₽ 33.71

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC12114853

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM317LBDG характеристики

Атрибут	Значение атрибута
Номенклатура	LM317LBDG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC12114853
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Номинальная Мощность	625 mW
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	40.0V (max)
Выходное Напряжение	1.2V ~ 37V
Выходной Ток	100 mA
Количество Стежков	8 Position
Полярность	P-Channel
Тепловое Сопротивление	45℃/W (RθJC)
Максимальное входное напряжение	40 V
Входное напряжение (мин)	4.2 V
Выходное напряжение (Макс)	37 V
Выходное напряжение (мин)	1.2 V
Выходной ток (Макс)	0.1 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
точность	±4 %
Напряжение питания	40 V
Входное напряжение	≤40 V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

LM317LBDG описание продукта

The LM317LBDG is an adjustable 3-terminal output Positive Voltage Regulator capable of supplying in excess of 100mA over an output voltage range of 1.2 to 37V. This voltage regulator is exceptionally easy to use and requires only two external resistors to set the output voltage. Further, it employs internal current limiting, thermal shutdown and safe area compensation, making them essentially blow-out proof. This regulator serves a wide variety of applications including local, on card regulation. This device can also be used to make a programmable output regulator or by connecting a fixed resistor between the adjustment and output, the regulator can be used as a precision current regulator.
Internal thermal overload protection
Internal short-circuit current limiting constant with temperature
Output transistor safe area compensation
Floating operation for high voltage applications
Eliminates stocking many fixed voltages

Показывать

LM317LBDG Даташит PDF

11 страницы, 209 КБ

05/02/2013
