LM317KTTR Купить - TI Чип стабилизации напряжения

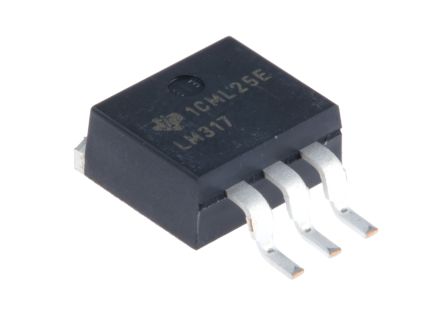

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM317KTTR

Standard Voltage Regulator 3/4Pin 1.5A Adjustable Positive Voltage Regulator LDO Regulator Pos 1.25V to 37V 1.5A 4Pin(3+Tab) TO-263 T/R

Наличие: 172 шт.

Адрес доставки: Москва

Цена: ₽ 26.65

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC670244

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM317KTTR характеристики

Атрибут	Значение атрибута
Номенклатура	LM317KTTR
Производитель	TI
ЧипСити Номер продукта	CC670244
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	TO-263-4
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	40.0V (max)
Выходное Напряжение	1.25V ~ 37V
Выходной Ток	1.5 A
Количество Стежков	3 Position
Ток Покоя	3.50 mA
Тип Выходной Ёмкости	Ceramic
Напряжение Отпадания	2.00 V
Количество Регулируемых Выходов	1 Output
Максимальное входное напряжение	40 V
Входное напряжение (мин)	3 V
Выходное напряжение (Макс)	37 V
Выходное напряжение (мин)	1.25 V
Выходной ток (Макс)	1.5 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	0 ℃
Входное напряжение	4.2V ~ 40V
Длина	10.18 mm
Ширина	8.41 mm
Высота	4.44 mm
Рабочая Температура	0℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

LM317KTTR описание продукта

The LM317KTTR is a 3-terminal adjustable Positive Voltage Regulator capable of supplying more than 1.5A over an output-voltage range of 1.25V to 37V. It requires only two external resistors to set the output voltage. This voltage regulator features a typical line regulation of 0.01% and typical load regulation of 0.1%. It includes current limiting, thermal overload protection and safe operating area protection. Overload protection remains functional even if the ADJUST terminal is disconnected.
Internal short-circuit current limit
Thermal overload protection
Output safe-area compensation
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

LM317KTTR Даташит PDF

31 страницы, 1289 КБ

01/29/2015
