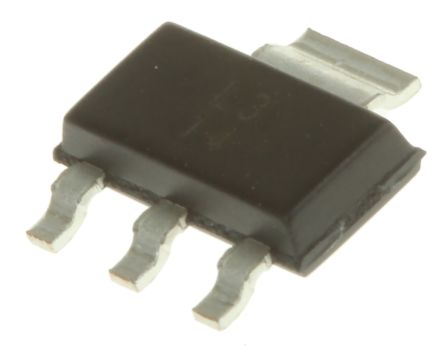

LM317DCY

TEXAS INSTRUMENTS LM317DCY Linear Voltage Regulator, Adjustable, 3V to 40V input, 1.25V to 37V/1.5A out, SOT-223-4

Наличие: 3,767 шт.

Адрес доставки: Москва

Цена: ₽ 83.25

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC5215407

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM317DCY характеристики

Атрибут	Значение атрибута
Номенклатура	LM317DCY
Производитель	TI
ЧипСити Номер продукта	CC5215407
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	4 Pin
Корпус/Пакет	TO-261-4
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	40.0V (max)
Выходное Напряжение	1.25V ~ 37V
Выходной Ток	1.5 A
Количество Каналов	1 Channel
Количество Стежков	4 Position
Ток Покоя	3.50 mA
Тип Выходной Ёмкости	Ceramic
Напряжение Отпадания	2.00 V
Количество Регулируемых Выходов	1 Output
Максимальное входное напряжение	40 V
Входное напряжение (мин)	4.2 V
Выходное напряжение (Макс)	37 V
Выходное напряжение (мин)	1.25 V
Выходной ток (Макс)	1.5 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	0 ℃
Входное напряжение	4.2V ~ 40V
Длина	6.5 mm
Ширина	3.5 mm
Высота	1.6 mm
Рабочая Температура	0℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

LM317DCY описание продукта

The LM317DCY is an adjustable three-terminal positive Voltage Regulator, capable of supplying more than 1.5A over an output-voltage range of 1.25 to 37V. It requires only two external resistors to set the output voltage. The device features a typical line regulation of 0.01% and typical load regulation of 0.1%. It includes current limiting, thermal overload protection and safe operating area protection. Overload protection remains functional even if the ADJUST terminal is disconnected.
Output Voltage Range Adjustable
Internal Short-circuit Current Limiting
Thermal Overload Protection
Output Safe-area Compensation
Green Product, No Sb/Br
Device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
