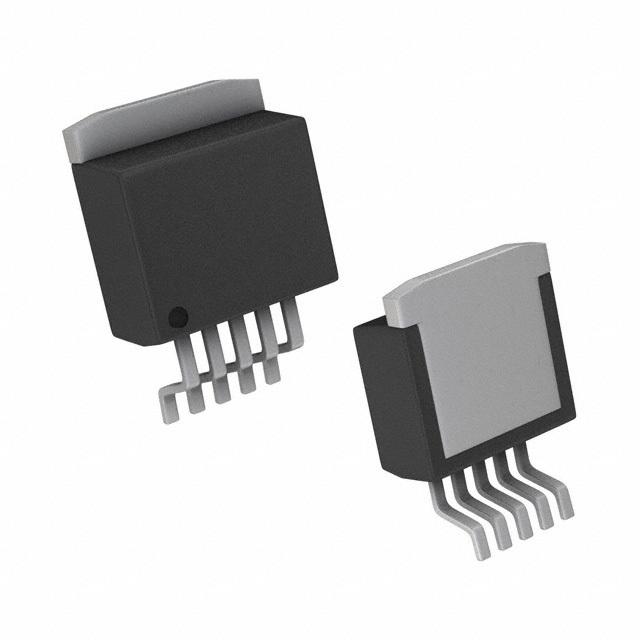

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM2991S

TEXAS INSTRUMENTS LM2991S LDO Voltage Regulator, Adjustable, -26V to 300mV in, 600mV drop, -3V to -24V/1A out, TO-263-5

Наличие: 2,667 шт.

Адрес доставки: Москва

Цена: ₽ 276.72

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC10655993

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM2991S характеристики

Атрибут	Значение атрибута
Номенклатура	LM2991S
Производитель	TI
ЧипСити Номер продукта	CC10655993
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	TO-263-5
Напряжение Питания (DC)	300mV (max)
Номинальный Ток	1.00 A
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	-2.00 V, -24.0 V (max), -3.00 V (min)
Выходной Ток	1 A
Ток Питания	0.7mA ~ 5mA
Количество Стежков	5 Position
Ток Покоя	0.7 mA
Напряжение Отпадания	600 mV
Количество Регулируемых Выходов	1 Output
Максимальное входное напряжение	0.3 V
Входное напряжение (мин)	26 V
Выходной ток (Макс)	1 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	0.3 V
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

LM2991S описание продукта

DESCRIPTION
The LM2991 is a low dropout adjustable negative regulator with a output voltage range between −3V to −24V. The LM2991 provides up to 1A of load current and features a On /Off pin for remote shutdown capability.
The LM2991 uses new circuit design techniques to provide a low dropout voltage, low quiescent current and low temperature coefficient precision reference. The dropout voltage at 1A load current is typically 0.6V and an ensured worst-case maximum of 1V over the entire operating temperature range. The quiescent current is typically 1 mA with a 1A load current and an input-output voltage differential greater than 3V. A unique circuit design of the internal bias supply limits the quiescent current to only 9 mA (typical) when the regulator is in the dropout mode (VOUT − VIN ≤ 3V).
1FEATURES
2• Output Voltage Adjustable from −3V to −24V, Typically −2V to −25V
• Output Current in Excess of 1A
• Dropout Voltage Typically 0.6V at 1A Load
• Low Quiescent Current
• Internal Short Circuit Current Limit
• Internal Thermal Shutdown with Hysteresis
• TTL, CMOS Compatible ON/OFF Switch
• Functional Complement to the LM2941 Series
APPLICATIONS
• Post Switcher Regulator
• Local, On-Card, Regulation
• Battery Operated Equipment
