LM2904Q2T Купить - ST Microelectronics Буферный усилитель

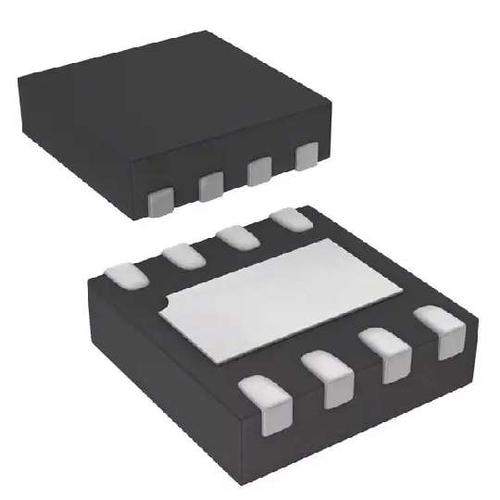

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM2904Q2T

ST Microelectronics

LM2904 Series 30V 1.1MHz Low-Power Dual Operational Amplifier - DFN-8

Наличие: 827 шт.

Адрес доставки: Москва

Цена: ₽ 20.38

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC43572969

Категория продукта:

Буферный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM2904Q2T характеристики

Атрибут	Значение атрибута
Номенклатура	LM2904Q2T
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC43572969
Категория продукта	Буферный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	DFN-8
Выходной Ток	40 mA
Ток Питания	700 µA
Количество Цепей	2 Circuit
Количество Стежков	8 Position
Коэффициент Ослабления Синфазного Сигнала	85 dB
Ширина Ленты	1.1 MHz
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	1.1 MHz
Входное Напряжение Смещения	2 mV
Входной Ток Смещения	20 nA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Gain Bandwidth	1.1 MHz
Минимальный диапазон CMRR	70 dB
Напряжение питания	3V ~ 30V
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

LM2904Q2T описание продукта

This circuit consists of two independent, high gain operational amplifiers (op amps) that have frequency compensation implemented internally. They are designed specifically for automotive and industrial control systems. The circuit operates from a single power supply over a wide range of voltages. The low power supply drain is independent of the magnitude of the power supply voltage.
Application areas include transducer amplifiers, DC gain blocks and all the conventional op amp circuits which can now be more easily implemented in single power supply systems. For example, these circuits can be directly supplied from the standard 5 V which is used in logic systems and easily provides the required electronic interfaces without requiring any additional power supply.
In linear mode, the input common-mode voltage range includes ground and the output voltage can also swing to ground, even though operated from a single power supply.
**Key Features**
Frequency compensation implemented internally
Large DC voltage gain: 100 dB
Wide bandwidth (unity gain): 1.1 MHz (temperature compensated)
Very low supply current/amplifier, essentially independent of supply voltage
Low input bias current: 20 nA (temperature compensated)
Low input offset current: 2 nA
Input common-mode voltage range includes negative rail
Differential input voltage range equal to the power supply voltage
Large output voltage swing 0 V to ((VCC + ) -1.5 V)

Показывать

LM2904Q2T Даташит PDF

24 страницы, 1190 КБ

02/16/2016
