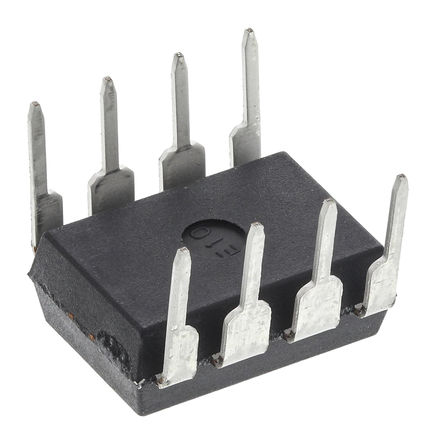

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM2904NG

ON Semiconductor

ON SEMICONDUCTOR LM2904NG Operational Amplifier, Dual, 2 Amplifier, 0.6V/µs, 3V to 32V, DIP, 8Pins

Наличие: 447 шт.

Адрес доставки: Москва

Цена: ₽ 18.58

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC4874246

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM2904NG характеристики

Атрибут	Значение атрибута
Номенклатура	LM2904NG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC4874246
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	PDIP-8
Напряжение Питания (DC)	5.00 V
Рабочее Напряжение	3V ~ 30V
Безгалогеновый Статус	Halogen Free
Выходной Ток	60 mA
Ток Питания	1.5 mA
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Количество Стежков	8 Position
Коэффициент Ослабления Синфазного Сигнала	70 dB
Ширина Ленты	1.1 MHz
Скорость Нарастания	600 mV/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	1 MHz
Входное Напряжение Смещения	2 mV
Входной Ток Смещения	45 nA
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Gain Bandwidth	1 MHz
Минимальный диапазон CMRR	50 dB
Напряжение питания	3V ~ 32V
Напряжение питания (Макс)	32V ~ 36V
Входное напряжение	0V ~ 28.3V
Длина	10.02 mm
Ширина	7.11 mm
Высота	4.95 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

LM2904NG описание продукта

The LM2904NG is an Operational Amplifier utilizing the circuit designs perfected for quad op-amps, this dual op-amp features low power drain, common mode input voltage range extending to ground/VEE and single supply or split supply operation. These amplifiers have several distinct advantages over standard operational amplifier types in single supply applications. They can operate at supply voltages as low as 3.0V or as high as 32V, with quiescent currents about one-fifth of those associated with the MC1741 (on a per amplifier basis). The common mode input range includes the negative supply, thereby eliminating the necessity for external biasing components in many applications. The output voltage range also includes the negative power supply voltage.
Short-circuit protected outputs
True differential input stage
Low input bias currents
Internally compensated
Common mode range extends to negative supply
Single and split supply operation
ESD clamps on the inputs increase ruggedness of the device without affecting operation
ESD sensitive device, take proper precaution while handling the device.
