LM2642MTC Купить - TI Управление питанием

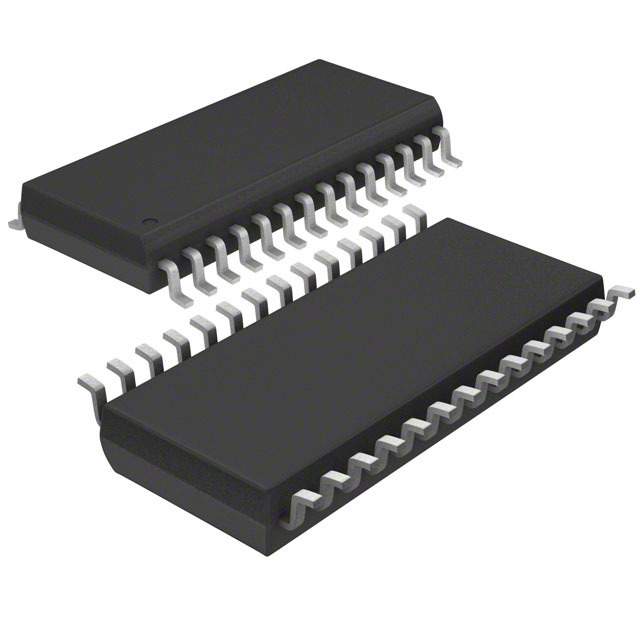

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM2642MTC

DC-DC Controller, 2-Phase, 4.5V to 30V, 2Outputs, Synchronous Buck, 340kHz, TSSOP-28

Наличие: 789 шт.

Адрес доставки: Москва

Цена: ₽ 327.22

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC69032100

Категория продукта:

Управление питанием

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM2642MTC характеристики

Атрибут	Значение атрибута
Номенклатура	LM2642MTC
Производитель	TI
ЧипСити Номер продукта	CC69032100
Категория продукта	Управление питанием
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	TSSOP-28
Частота	300 kHz
Напряжение Питания (DC)	4.50V (min)
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	5 V
Выходной Ток	20 A
Ток Питания	1 mA
Количество Каналов	2 Channel
Количество Стежков	28 Position
Рассеяние Мощности	1100 mw
Ток Покоя	1.00 mA
Количество Регулируемых Выходов	2 Output
Частота Переключения	340 kHz
Топология	Buck
Рабочий цикл	98 %
Максимальное входное напряжение	30 V
Входное напряжение (мин)	4.5 V
Выходное напряжение (Макс)	27 V
Выходное напряжение (мин)	1.238 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1100 mW
Напряжение питания	4.5V ~ 30V
Напряжение питания (Макс)	30 V
Напряжение питания (мин)	4.5 V
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

LM2642MTC описание продукта

The LM2642MTC is a 2-phase emulated two current-mode synchronous Buck Controller with a switching frequency of 300kHz. It operates 180° out of phase. This feature reduces the input ripple RMS current, there by significantly reducing the required input capacitance. The two switching regulator outputs can also be paralleled to operate as a dual-phase single output regulator. The output of each channel can be independently adjusted from 1.3 to VIN maximum duty cycle. An internal 5V rail is also available externally for driving bootstrap circuitry. Current-mode feedback control assures excellent line and load regulation and a wide loop bandwidth for excellent response to fast load transients. Current is sensed across either the Vds of the top FET or across an external current-sense resistor connected in series with the drain of the top FET. Current limit is independently adjustable for each channel.
0.04% Typical line and load regulation error
Current mode control with or without a sense resistor
Independent enable/soft-start pins allow simple sequential startup configuration
Configurable for single output parallel operation
Adjustable cycle-by-cycle current limit
Input under-voltage lockout
Output over-voltage latch protection
Output under-voltage protection with delay
Thermal shutdown
Self-discharge of output capacitors when the regulator is OFF
Device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
