LM258WYDT Купить - ST Microelectronics Операционный усилитель

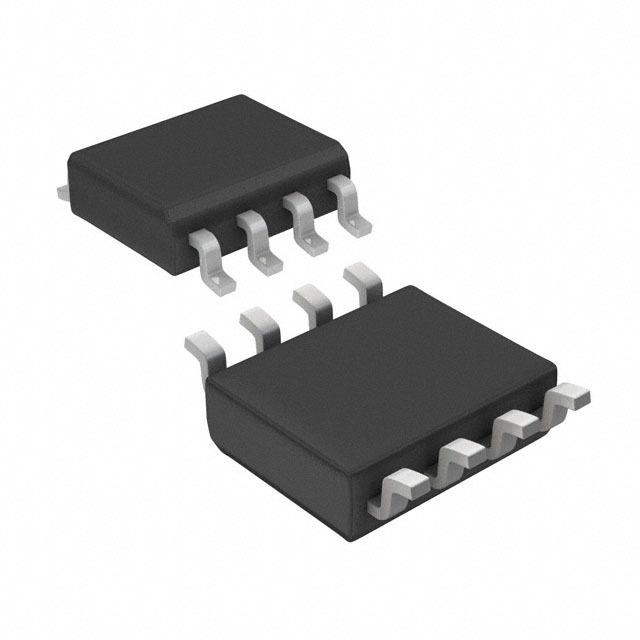

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM258WYDT

ST Microelectronics

IC OPAMP GP 1.1MHz 8SO

Наличие: 290 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 11.99

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC54956007

Категория продукта:

Операционный усилитель

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 01.05.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

LM258WYDT характеристики

Атрибут	Значение атрибута
Номенклатура	LM258WYDT
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC54956007
Жизненный Цикл Продукта	Active
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SO-8
Выходной Ток	40mA @15V
Ток Питания	700 µA
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Количество Стежков	8 Position
Коэффициент Ослабления Синфазного Сигнала	70 dB
Ширина Ленты	1.1 MHz
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	1.1 MHz
Входное Напряжение Смещения	5 mV
Входной Ток Смещения	20 nA
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Минимальный диапазон CMRR	70 dB
Напряжение питания	3V ~ 30V
Напряжение питания (Макс)	30 V
Напряжение питания (мин)	3 V
Длина	3.2 mm
Ширина	3.1 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 105℃
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

LM258WYDT описание продукта

Description
These circuits consist of two independent, high gain, internally frequency-compensated which were designed specifically to operate from a single power supply over a wide range of voltages. The low power supply drain is independent of the magnitude of the power supply voltage.
Application areas include transducer amplifiers, DC gain blocks and all the conventional op-amp circuits which now can be more easily implemented in single power supply systems. For example, these circuits can be directly supplied with the standard +5 V which is used in logic systems and will easily provide the required interface electronics without requiring any additional power supply.
Features
■ Internally frequency compensated
■ Large DC voltage gain: 100 dB
■ Wide bandwidth (unity gain): 1.1 MHz (temperature compensated)
■ Very low supply current per operator essentially independent of supply voltage
■ Low input bias current: 20 nA (temperature compensated)
■ Low input offset voltage: 2 mV
■ Low input offset current: 2 nA
■ Input common-mode voltage range includes ground
■ Differential input voltage range equal to the power supply voltage
■ Large output voltage swing 0 V to VCC+- 1.5 V
■ ESD internal protection: 1.5 kV

Показывать

LM258WYDT Даташит PDF

20 страницы, 1159 КБ

02/21/2013
