C8051F060 Купить - Silicon Labs Микроконтроллер

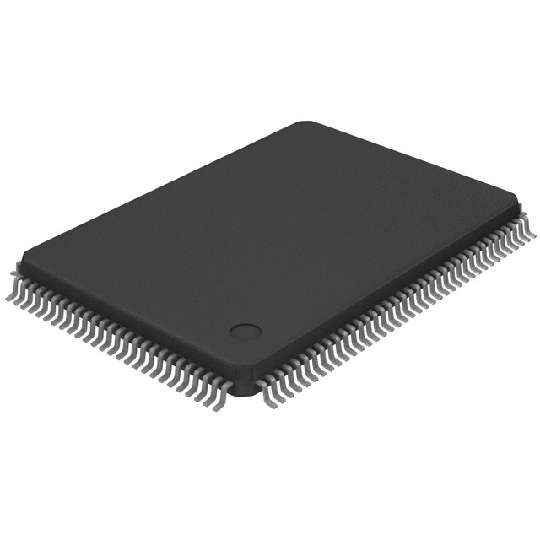

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

C8051F060

Silicon Labs

25MIPS, 64KB Flash, 16Bit ADC, 100Pin Mixed-Signal MCU

Наличие: 1,153 шт.

Адрес доставки: Москва

Цена: ₽ 1,552.08

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Silicon Labs

ЧипСити Номер продукта:

CC35224206

Категория продукта:

Микроконтроллер

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

C8051F060 характеристики

Атрибут	Значение атрибута
Номенклатура	C8051F060
Производитель	Silicon Labs
ЧипСити Номер продукта	CC35224206
Категория продукта	Микроконтроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	100 Pin
Корпус/Пакет	TQFP-100
Напряжение Питания (DC)	3.30 V, 3.60 V (max)
Рабочее Напряжение	2.7V ~ 3.6V
Количество Каналов	6 Channel
Тактовая Частота	25.0MHz (max)
Размер ОЗУ	4.25K x 8
Размер Флэш-памяти	64000 B
Количество I/O Выводов	59 IO
Время Доступа	25.0 µs
Ядерная Архитектура	8051
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	40 ℃
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	2.7 V
Длина	14 mm
Ширина	14 mm
Высота	1 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Obsolete
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
	Показывать Просмотр аналоги замена

C8051F060 описание продукта

System Overview
The C8051F06x family of devices are fully integrated mixed-signal System-on-a-Chip MCUs with 59 digital I/O pins (C8051F060/2/4/6) or 24 digital I/O pins (C8051F061/3/5/7), and two integrated 16-bit 1 Msps ADCs. Highlighted features are listed below; refer to Table 1.1 for specific product feature selection.
• High-Speed pipelined 8051-compatible CIP-51 microcontroller core (up to 25 MIPS)
• Two 16-bit 1 Msps ADCs with a Direct Memory Access controller
• Controller Area Network (CAN 2.0B) Controller with 32 message objects, each with its own indentifier mask (C8051F060/1/2/3)
• In-system, full-speed, non-intrusive debug interface on-chip
• 10-bit 200 ksps ADC with PGA and 8-channel analog multiplexer (C8051F060/1/2/3)
• Two 12-bit DACs with programmable update scheduling (C8051F060/1/2/3)
• 64 kB (C8051F060/1/2/3/4/5) or 32 kB (C8051F066/7) of in-system programmable Flash memory
• 4352 (4096 + 256) bytes of on-chip RAM
• External Data Memory Interface with 64 kB direct address space (C8051F060/2/4/6)
• SPI, SMBus/I2C, and (2) UART serial interfaces implemented in hardware
• Five general purpose 16-bit Timers
• Programmable Counter/Timer Array with six capture/compare modules
• On-chip Watchdog Timer, VDD Monitor, and Temperature Sensor
Analog Peripherals
\- Two 16-Bit SAR ADCs
• 16-bit resolution
• ±0.75 LSB INL, guaranteed no missing codes
• Programmable throughput up to 1 Msps
• Operate as two single-ended or one differential con verter
• Direct memory access; data stored in RAM without software overhead
• Data-dependent windowed interrupt generator
\- 10-bit SAR ADC (C8051F060/1/2/3)
• Programmable throughput up to 200 ksps
• 8 external inputs, single-ended or differential
• Built-in temperature sensor
\- Two 12-bit DACs (C8051F060/1/2/3)
• Can synchronize outputs to timers for jitter-free wave form generation
\- Three Analog Comparators
• Programmable hysteresis/response time
\- Voltage Reference
\- Precision VDD Monitor/Brown-Out Detector
On-Chip JTAG Debug & Boundary Scan
\- On-chip debug circuitry facilitates full-speed, nonintrusive in-circuit/in-system debugging
\- Provides breakpoints, single-stepping, watchpoints, stack monitor; inspect/modify memory and registers
\- Superior performance to emulation systems using ICE-chips, target pods, and sockets
\- IEEE1149.1 compliant boundary scan
\- Complete development kit
High Speed 8051 µC Core
\- Pipelined instruction architecture; executes 70% of instruction set in 1 or 2 system clocks
\- Up to 25 MIPS throughput with 25 MHz clock
\- Flexible Interrupt sources
Memory
\- 4352 Bytes internal data RAM (4 k + 256)
\- 64 kB (C8051F060/1/2/3/4/5), 32 kB (C8051F066/7) Flash; In-system programmable in 512-byte sectors
\- External 64 kB data memory interface with multiplexed and non-multiplexed modes (C8051F060/2/4/6)
Digital Peripherals
\- 59 general purpose I/O pins (C8051F060/2/4/6)
\- 24 general purpose I/O pins (C8051F061/3/5/7)
\- Bosch Controller Area Network (CAN 2.0B - C8051F060/1/2/3)
\- Hardware SMBus™ (I2C™ Compatible), SPI™, and two UART serial ports available concurrently
\- Programmable 16-bit counter/timer array with 6 capture/compare modules
\- 5 general purpose 16-bit counter/timers
\- Dedicated watchdog timer; bi-directional reset pin
Clock Sources
\- Internal calibrated precision oscillator: 24.5 MHz
\- External oscillator: Crystal, RC, C, or clock
Supply Voltage .......................... 2.7 to 3.6 V
\- Multiple power saving sleep and shutdown modes
100-Pin and 64-Pin TQFP Packages Available Temperature Range: -40 to +85 °C
