LM25574MT Купить - TI Чип стабилизации напряжения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

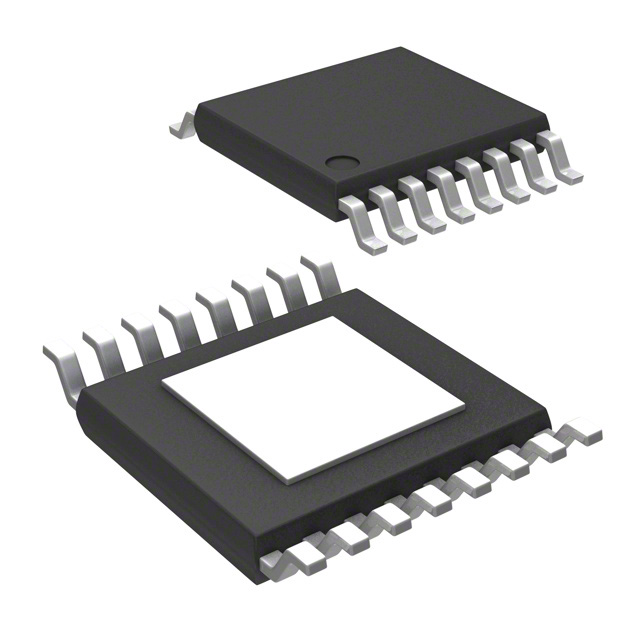

LM25574MT

Conv DC-DC 6V to 42V Step Down Single-Out 1.23V to 40V 0.5A 16Pin TSSOP Tube

Наличие: 3,065 шт.

Адрес доставки: Москва

Цена: ₽ 268.78

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC105891126

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 01.08.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM25574MT характеристики

Атрибут	Значение атрибута
Номенклатура	LM25574MT
Производитель	TI
ЧипСити Номер продукта	CC105891126
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	TSSOP-16
Частота	500 kHz
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	1.225V ~ 40V
Выходной Ток	500 mA
Количество Стежков	16 Position
Ток Покоя	1.00 mA
Количество Регулируемых Выходов	1 Output
Частота Переключения	1 MHz
Топология	Buck
Максимальное входное напряжение	42 V
Входное напряжение (мин)	6 V
Выходное напряжение (Макс)	40 V
Выходное напряжение (мин)	1.225 V
Выходной ток (Макс)	0.5 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

LM25574MT описание продукта

The LM25574MT is a SIMPLE SWITCHER® easy-to-use Buck Regulator which allows design engineers to design and optimize a robust power supply using a minimum set of components. Operating with an input voltage range of 6 to 42V, the LM25574 delivers 0.5A of continuous output current with an integrated 750mR N-channel MOSFET. The regulator utilizes an emulated current mode architecture which provides inherent line regulation, tight load transient response and ease of loop compensation without the usual limitation of low-duty cycles associated with current mode regulators. The operating frequency is adjustable from 50kHz to 1MHz to allow optimization of size and efficiency. To reduce EMI, a frequency synchronization pin allows multiple IC"s from the LM(2)557x family to self-synchronize or to synchronize to an external clock. The LM25574 guarantees robustness with cycle-by-cycle current limit, short-circuit protection, thermal shut-down and remote shut-down.
Master or slave frequency synchronization
Adjustable soft-start
Emulated current mode control architecture
Wide bandwidth error amplifier
Built-in protection
Integrated 42V, 750mR N-channel MOSFET
1.5% Feedback reference accuracy

Показывать

LM25574MT Даташит PDF

30 страницы, 969 КБ

11/07/2015

просматривать

LM25574MT Даташит PDF

24 страницы, 398 КБ

12/09/2011

просматривать

LM25574MT Даташит PDF

30 страницы, 969 КБ

05/12/2016

просматривать

LM25574MT Даташит PDF

30 страницы, 971 КБ

12/16/2014

просматривать

LM25574MT Даташит PDF

30 страницы, 968 КБ

10/28/2016

просматривать

LM25574MT Даташит PDF

29 страницы, 932 КБ

11/10/2013

просматривать

LM25574MT Другие Даташит

24 страницы, 1909 КБ

просматривать
