LE25S161XATAG Купить - ON Semiconductor Чип Flash

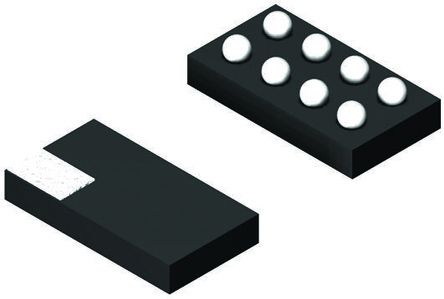

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LE25S161XATAG

ON Semiconductor

ON SEMICONDUCTOR LE25S161XATAG Flash Memory, SFDP, 16Mbit, 2048K x 8Bit, 70MHz, SPI, WLCSP, 8Pins

Наличие: 8,632 шт.

Адрес доставки: Москва

Цена: ₽ 159.92

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC6794204

Категория продукта:

Чип Flash

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LE25S161XATAG характеристики

Атрибут	Значение атрибута
Номенклатура	LE25S161XATAG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC6794204
Категория продукта	Чип Flash
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	WLCSP-8
Напряжение Питания (DC)	1.65V (min)
Ток Питания	8 mA
Количество Стежков	8 Position
Тактовая Частота	70 MHz
Количество Битов	8 Bit
Размер памяти	2000000 B
Рабочая температура (Макс)	90 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.65V ~ 1.95V
Напряжение питания (Макс)	1.95 V
Напряжение питания (мин)	1.65 V
Длина	2.92 mm
Ширина	1.53 mm
Высота	0.37 mm
Рабочая Температура	-40℃ ~ 90℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

LE25S161XATAG описание продукта

The LE25S161 is a SPI bus flash memory device with a 16M bit (2048K × 8-bit) configuration. It uses a single power supply. While making the most of the features inherent to a serial flash memory device, the LE25S161 is housed in an 8-pin ultra-miniature package. All these features make this device ideally suited to storing program in applications such as portable information devices, which are required to have increasingly more compact dimensions. The LE25S161 also has a small sector erase capability which makes the device ideal for storing parameters or data that have fewer rewrite cycles and conventional EEPROMs cannot handle due to insufficient capacity.
Features | | Benefits
---|---|---
| | | | |
Operations power supply :
1.65 to 1.95V supply voltage range
| |
1.8 V Low voltage operation
Operating frequency : 70 MHz (max)
| |
High data transfer rate
Temperature range : -40 to +90 °C
| |
Fast erase and programming time
Serial interface : SPI mode 0, mode 3 supported
| |
High reliability
Electronic Identification :
JDEC ID, Device ID, Serial Flash Discoverable Parameter (SFDP)
| |
Sector size : 4 K bytes/small sector, 64 K bytes/sector
| |
Erase functions :
small sector erase (SSE), sector erase (SE), chip erase (CHE)
| |
Page program function : 256 bytes/page
| |
Status functions : Ready/Busy information, protect information
| |
Low operation current :
5.0 mA (Low-power program mode, typ)
3.5 mA(Low-Power Read mode, typ)
| |
Erase time : 10 ms (SSE, typ), 15 ms (SE, typ), 210 ms (CHE, typ)
| |
Page program time (tPP) :
0.4 ms/256 bytes (typ), 0.7 ms/256 bytes (max)
| |
Emergency shutdown of the current consumption :
transition to a standby state in less than 20 μs from the active by Write Suspend
transition to a standby state in less than 40 μs from the active by Software Reset
| |
High reliability :
100,000 erase/program cycles
20 years data retention period
| |

Показывать

LE25S161XATAG Даташит PDF

54 страницы, 864 КБ

просматривать

LE25S161XATAG Другие Даташит

54 страницы, 749 КБ

просматривать

LE25S161XATAG Чертежные схемы

2 страницы, 29 КБ

03/18/2015

просматривать

LE25S161XATAG Чертежные схемы

2 страницы, 35 КБ

02/05/2015

просматривать

LE25S161XATAG Чертежные схемы

2 страницы, 56 КБ

10/16/2012

просматривать

LE25S161XATAG Чертежные схемы

2 страницы, 55 КБ

01/02/2009

просматривать
