ISO3082DW Купить - TI Чип интерфейса

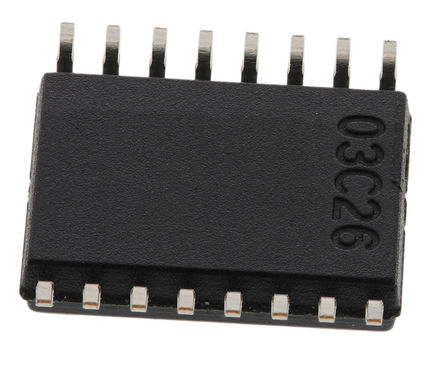

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ISO3082DW

DG ISO 2.5kV RS422/RS485 16SOIC

Наличие: 74 шт.

Адрес доставки: Москва

Цена: ₽ 522.86

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC907703

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ISO3082DW характеристики

Атрибут	Значение атрибута
Номенклатура	ISO3082DW
Производитель	TI
ЧипСити Номер продукта	CC907703
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	3.15V (min)
Ток Питания	15 mA
Количество Каналов	3 Channel
Количество Стежков	16 Position
Скорость Передачи Данных	200 kbps
Напряжение Изоляции	2500 Vrms
Защита от Перегрева	Yes
Драйверы/пакет	1
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3.15 V
Длина	10.28 mm
Ширина	7.52 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ISO3082DW описание продукта

The ISO3082DW is an Isolated 5V Half-duplex RS-485 Transceiver, isolated full-duplex differential line driver and receiver while the ISO3082 and ISO3088 device is isolated half-duplex differential line transceivers for TIA/EIA 485/422 applications. This device is ideal for long transmission lines because the ground loop is broken to allow for a much larger common-mode voltage range. The symmetrical isolation barrier of the device is tested to provide 2500Vrms of isolation for 60s per UL 1577 between the bus-line transceiver and the logic-level interface. Any cabled I/O can be subjected to electrical noise transients from various sources. These noise transients can cause damage to the transceiver and/or nearby sensitive circuitry if they are of sufficient magnitude and duration. This isolated device can significantly increase protection and reduce the risk of damage to expensive control circuits.
Meets or exceeds TIA/EIA RS-485 requirements
Signalling rate up to 20Mbps
1/8 Unit load up to 256 nodes on a bus
Thermal shutdown protection
16pF Low bus capacitance (typical)
50kV/µs Typical transient immunity
Fail-safe receiver for bus open, short, idle
3.3V Inputs are 5V tolerant
12kV HBM between bus pins and GND2, 6kV HBM between bus pins and GND1 - bus-pin ESD protection
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
