ISO1540D Купить - TI Изолятор интерфейса

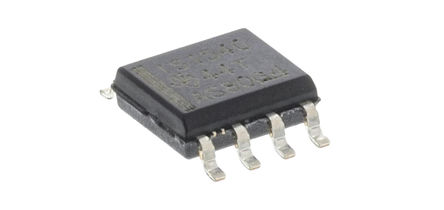

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ISO1540D

TEXAS INSTRUMENTS ISO1540D Digital Isolator, 2Channel, 67ns, 3V, 5.5V, SOIC, 8Pins

Наличие: 1,018 шт.

Адрес доставки: Москва

Цена: ₽ 348.84

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1666560

Категория продукта:

Изолятор интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ISO1540D характеристики

Атрибут	Значение атрибута
Номенклатура	ISO1540D
Производитель	TI
ЧипСити Номер продукта	CC1666560
Категория продукта	Изолятор интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	3.30 V, 5.00 V
Количество Каналов	2 Channel
Количество Стежков	8 Position
Скорость Передачи Данных	1.00 Mbps
Напряжение Изоляции	2500 Vrms
Входной ток (мин)	303 mA
Время падения (Макс)	100 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3 V
Длина	367 mm
Ширина	367 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ISO1540D описание продукта

The ISO1540D is a Bidirectional Isolator compatible with I²C interface. It has their logic input and output buffers separated by TI"s Capacitive Isolation technology using a silicon dioxide (SiO2) barrier. When used with isolated power supplies, it blocks high voltages, isolate grounds and prevent noise currents from entering the local ground and interfering with or damaging sensitive circuitry. This isolation technology provides for function, performance, size and power consumption advantages when compared to optocouplers. This device enables a complete isolated I²C interface to be implemented within a small form factor. Isolated bidirectional communications is accomplished within these devices by offsetting the side 1 low-level output voltage to a value greater than the side 1 high-level input voltage, thus preventing an internal logic latch that otherwise would occur with standard digital isolators.
Isolated bidirectional I²C compatible communication
Supports up to 1MHz operation
±50kV/µs Typical transient immunity
2500VRMS Isolation for 1 minute per UL 1577
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
