L9942XP1TR Купить - ST Microelectronics Драйвер электродвигателя

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

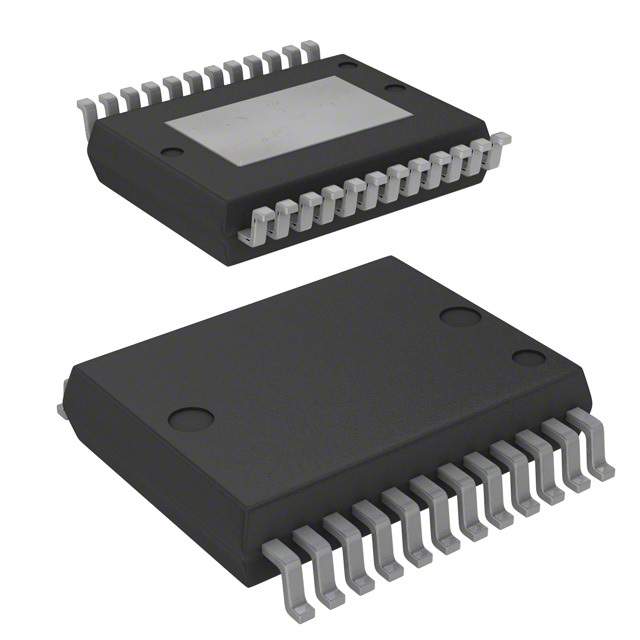

L9942XP1TR

ST Microelectronics

**StepMotDr 2.5A 28V PwrSSO24 SMD **

Наличие: 41,757 шт.

Адрес доставки: Москва

Цена: ₽ 1,263.65

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC45145763

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L9942XP1TR характеристики

Атрибут	Значение атрибута
Номенклатура	L9942XP1TR
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC45145763
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	PowerSSO-24
Количество Выходных Интерфейсов	1 Output
Выходной Ток	1.3 A
Ток Питания	7 mA
Количество Стежков	24 Position
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	7V ~ 20V
Напряжение питания (Макс)	20 V
Напряжение питания (мин)	7 V
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L9942XP1TR описание продукта

Description
The L9942 is an integrated stepper motor driver for bipolar stepper motors with microstepping and programmable current profile look-up-table to allow a flexible adaptation of the stepper motor characteristics and intended operating conditions.
It is possible to use different current profiles depending on target criteria: audible noise, vibrations, rotation speed or torque.
Features
■ Two full bridges for max. 1.3 A load (RDSON= 500 m)
■ Programmable current waveform with look-up table: 9 entries with 5 bit resolution
■ Current regulation by integrated PWM controller and internal current sensing
■ Programmable stepping mode: full, half, mini and microstepping
■ Programmable slew rate for EMC and power dissipation optimization
■ Programmable Fast-, Slow-, Mixed- and Auto Decay Mode
■ Full-scale current programmable with 3 bit resolution
■ Programmable stall detection
■ Step clock input for reduced µController requirements
■ Very low current consumption in standby mode IS< 3 µA, typ. Tj 85 °C
■ All outputs short circuit protected with openload, overload current, temperature warning and thermal shutdown
■ The PWM signal of the internal PWM controller is available as digital output.
■ All parameters are guaranteed for 3 V < Vcc < 5.3 Vand for 7 V < Vs < 20 V
Applications
