L78S24CV Купить - ST Microelectronics Чип стабилизации напряжения

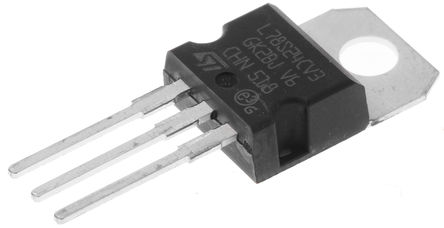

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

L78S24CV

ST Microelectronics

Linear Voltage Regulator, Fixed, Positive, 33V To 40V In, 24V And 2A Out, TO-220-3

Наличие: 31,410 шт.

Адрес доставки: Москва

Цена: ₽ 61.85

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC7292400

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 23.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L78S24CV характеристики

Атрибут	Значение атрибута
Номенклатура	L78S24CV
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC7292400
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Напряжение Питания (DC)	40.0V (max)
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	38.0V (max)
Выходное Напряжение	24 V
Выходной Ток	2 A
Ток Питания	8 mA
Количество Стежков	3 Position
Ток Покоя	8 mA
Напряжение Отпадания	6000 mV
Максимальное входное напряжение	40 V
Входное напряжение (мин)	27 V
Выходное напряжение (Макс)	24 V
Выходное напряжение (мин)	24 V
Выходной ток (Макс)	2 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания (Макс)	38 V
Напряжение питания (мин)	27 V
Входное напряжение	40 V
Длина	10.4 mm
Ширина	4.6 mm
Высота	9.15 mm
Рабочая Температура	0℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L78S24CV описание продукта

The L78S24CV is a fixed output, three terminal positive voltage regulator in 3 pin TO-220 package. This regulator can provide local on-card regulation by eliminating distribution problems associated with single point regulation. The L78S24CV positive voltage regulator features internal current limiting, thermal shut down and safe area protection. If adequate heat sinking is provided then this positive voltage regulator can deliver over 2A output current.
Fixed output voltage is 24V
Output current is 2A
Maximum DC input voltage is 40V
Operating junction temperature range from 0°C to 150°C
Output transition SOA protection
Short circuit protection

Показывать

L78S24CV Даташит PDF

35 страницы, 979 КБ

02/21/2013
