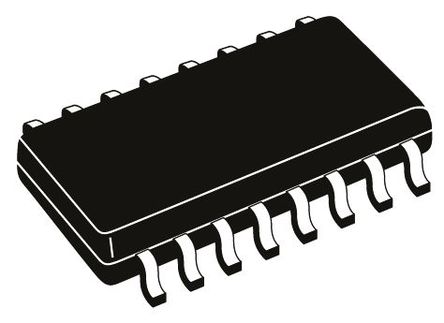

L6390D

ST Microelectronics

MOSFET DRVR 0.54V 0.43A 1Out Hi/Lo Side Half Brdg Inv/Non-Inv 16Pin SO Tube

Наличие: 929 шт.

Адрес доставки: Москва

Цена: ₽ 142.49

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC17157266

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 23.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L6390D характеристики

Атрибут	Значение атрибута
Номенклатура	L6390D
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC17157266
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Частота	0.8 MHz
Напряжение Питания (DC)	12.5V (min)
Время Нарастания/Спада	75ns, 35ns
Количество Выходных Интерфейсов	1 Output
Количество Стежков	16 Position
Рассеяние Мощности	800 mW
Ток Покоя	720 µA
Время Нарастания	120 ns
Время падения	70 ns
Время падения (Макс)	70 ns
Время падения (Макс)	120 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	800 mW
Напряжение питания	12.5V ~ 20V
Напряжение питания (Макс)	20 V
Напряжение питания (мин)	12.5 V
Длина	10 mm
Ширина	6.2 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L6390D описание продукта

The L6390D is a full featured High Voltage Device manufactured with the BCD™ offline technology. It is a single-chip half-bridge gate driver for N-channel power MOSFETs or IGBTs. The high-side (floating) section is able to work with voltage rail up to 600V. Both device outputs can sink and source 430 and 290mA respectively. Prevention from cross conduction is ensured by interlocking and programmable dead-time functions. The device has dedicated input pins for each output and a shutdown pin. The logic inputs are CMOS/TTL compatible down to 3.3V for easy interfacing with control devices. Matched delays between low-side and high-side sections guarantee no cycle distortion and allow high frequency operation. The L6390 embeds an operational amplifier suitable for advanced current sensing in applications such as field oriented motor control or for sensorless BEMF detection.
CMOS/TTL inputs with hysteresis
Integrated bootstrap diode
Operational amplifier for advanced current sensing
Comparator for fast fault protection
Smart shutdown function
Interlocking function
Compact and simplified layout
Bill of material reduction
dV/dt immunity of ±50V/ns in full temperature range
75/35ns Rise/fall with 1nF load switching time
